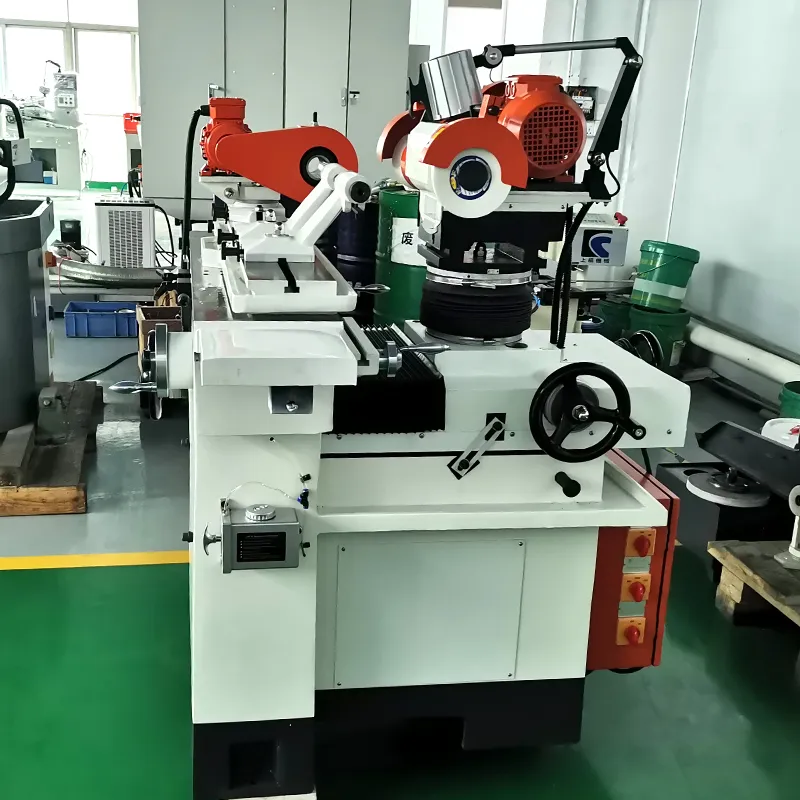

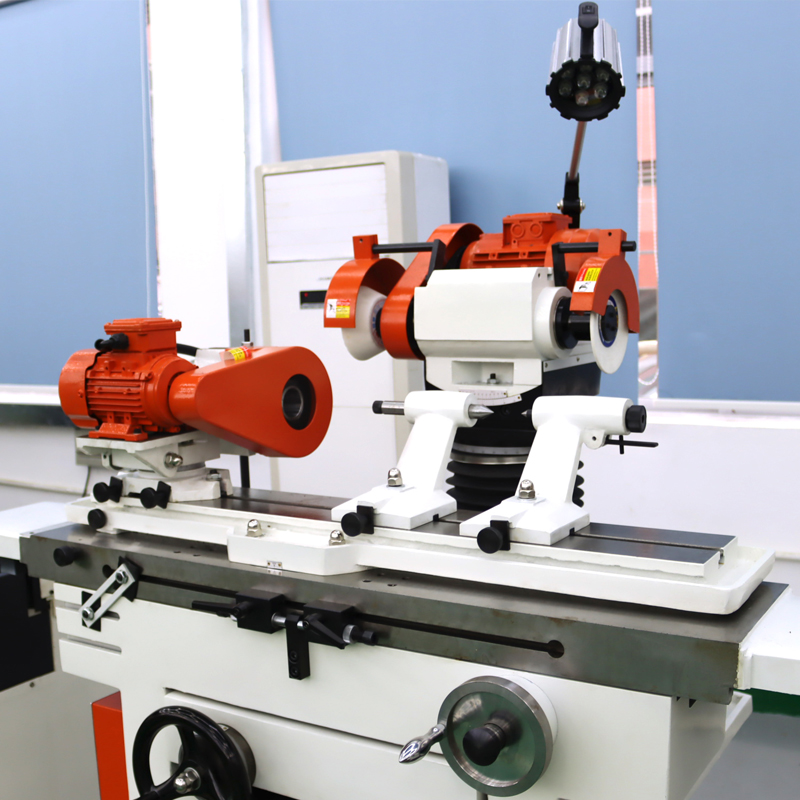

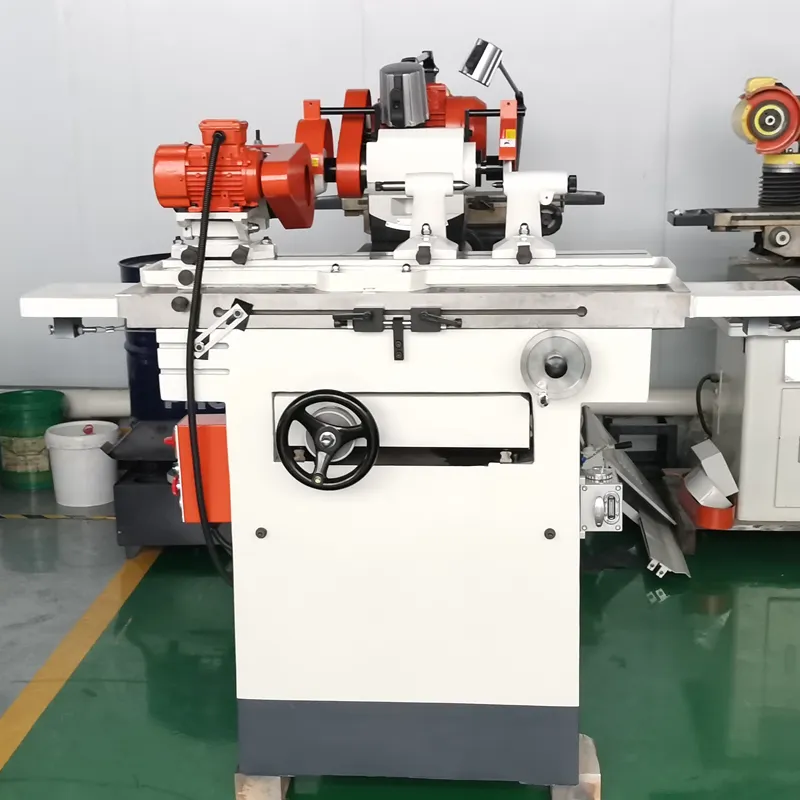

Универсальный заточной станок MQ6025A

Универсальный инструментальный заточной станок MQ6025A специально предназначен для заточки инструментов из быстрорежущей стали, карбида вольфрама и других материалов. Удобен для цилиндрической, канавочной и формовочной шлифовки. С помощью дополнительных насадок можно шлифовать различные зубчатые колеса, червячные фрезы, формовочные резцы, шаровые концевые фрезы, спиральные сверла, конические развертки и т. д.

Категория Универсальная шлифовальная машина Теги mq6025a, Универсальный заточной станок MQ6025A

Информация о продукте

Универсальный инструментальный заточной станок MQ6025A специально предназначен для заточки инструментов из быстрорежущей стали, карбида вольфрама и других материалов. Удобен для цилиндрической, канавочной и формовочной шлифовки. С помощью дополнительных насадок универсальный инструментальный заточной станок MQ6025A позволяет шлифовать различные зубчатые передачи, червячные фрезы, формовочные резцы, шаровые концевые фрезы, спиральные сверла, конические развертки и т. д.

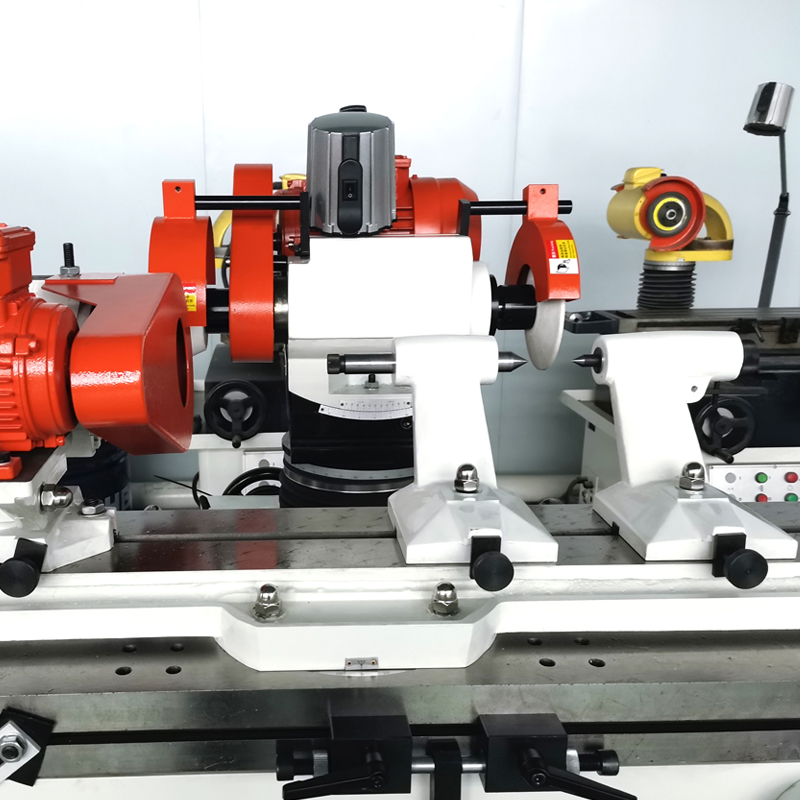

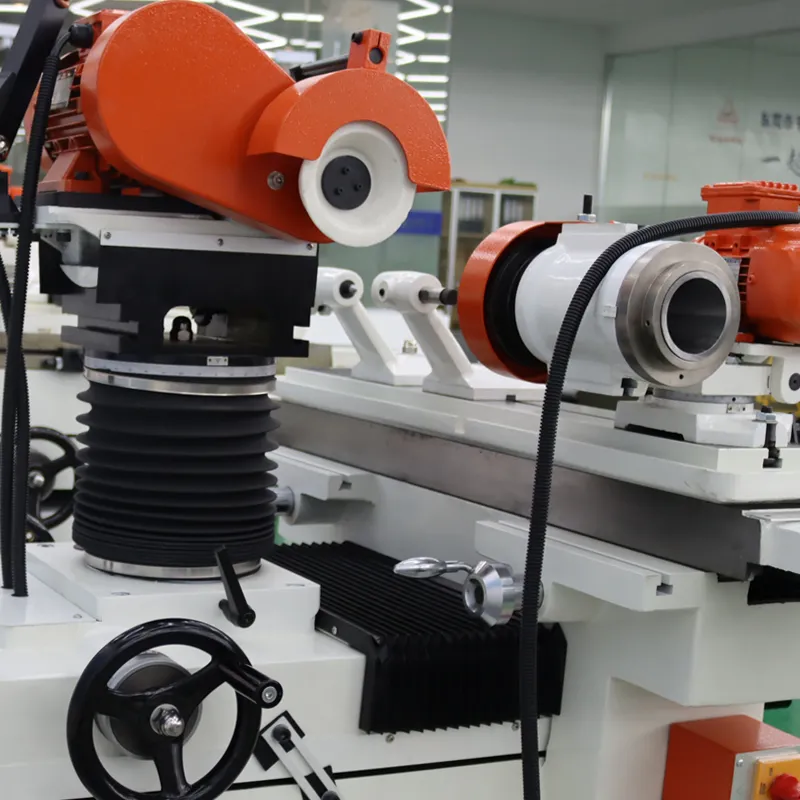

Конструкция шлифовальной головки гибкая, может регулироваться в двух измерениях. Передняя бабка может вращаться в обоих направлениях, имеет конусность международного стандарта NT50 с одной стороны и конусность Морзе 5# с другой стороны для удобной установки различных инструментов и приспособлений. Рабочий стол оснащен линейными направляющими для загрузки, обеспечивающими плавную и точную работу.

Параметры универсальной заточной машины MQ6025A

Параметры	MQ6025A
Диаметр поворота заготовки	250 мм
Расстояние между центрами	630 мм
Размеры операционного стола	940 * 135mm
Максимальное перемещение рабочего стола влево и вправо.	480 мм
Угол поворота стола	120° (60°)
Максимальный ход поперечной головки колеса Vertica	230 мм
Минимальное расстояние между центральной линией центров и шлифовальным кругом.	50 мм
Максимальное расстояние между центральной линией центров и шлифовальным кругом.	280 мм
Максимальный вертикальный ход шлифовальной головки	230 мм
Центральная линия колеса вверху	175 мм
Центральная линия колеса опущена до верха	55 мм
Угол поворота головки колеса в горизонтальной плоскости	360°
Угол поворота головки колеса в вертикальной плоскости	30°(±15°)
Конечная конусность шпинделя	MT3# УГОЛ КОНУСА
Мощность двигателя шлифовальной головки 50 Гц.	Мощность	0.85 / 1.1KW
	Скорость	1400 / 2800rpm
Скорость шлифовальной головки	3050 / 6095rpm
мощность двигателя шлифовальной головки	Мощность	0.25KW
	Скорость	1400RPM
Габариты машины	1650 * 1150 * 1500мм
Вес машины	940кг

прикрепление	Количество
верхняя отметка	1 набор
Левая и правая задняя бабка	1 набор
Шлифовка внутренней оправки	1 набор
Станок для шлифовального круга	1 набор
универсальная насадка для шлифовальной машины	1 набор
Защита шлифовального круга	1 набор
укорачивающие рукава	3 набор
Держатель инструмента	1 комплект (22/27/32)
ноги	1 набор
держатель лезвия	1 набор
Рулевая тяга	1 комплект (М24)
шлифовальные круги	2
Удлинительный вал шлифовального круга	1 набор
центральный щуп	1 набор
инструменты	1 набор
Ящик для инструментов	1 набор
