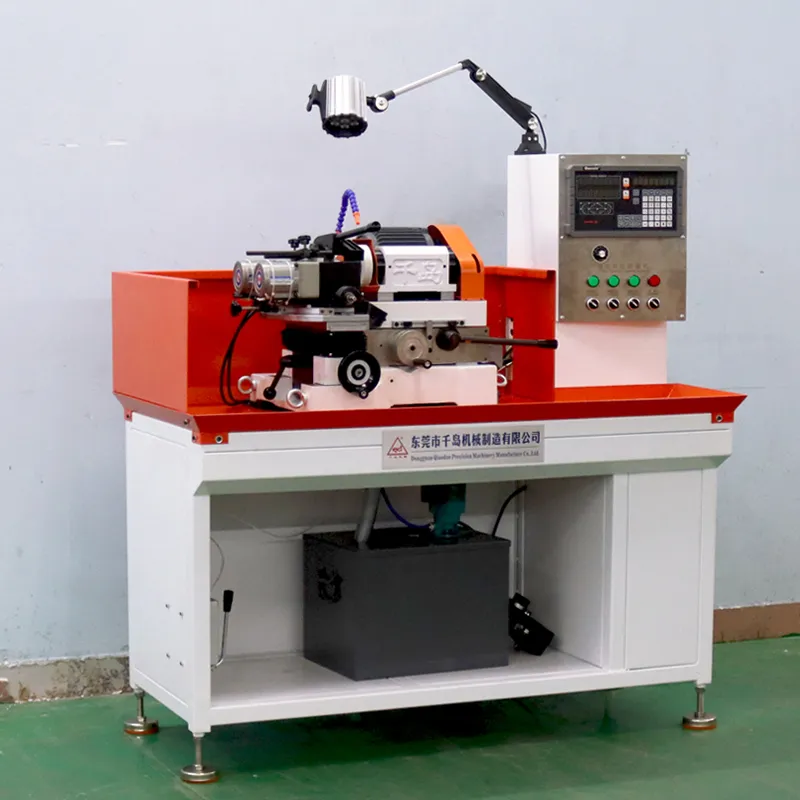

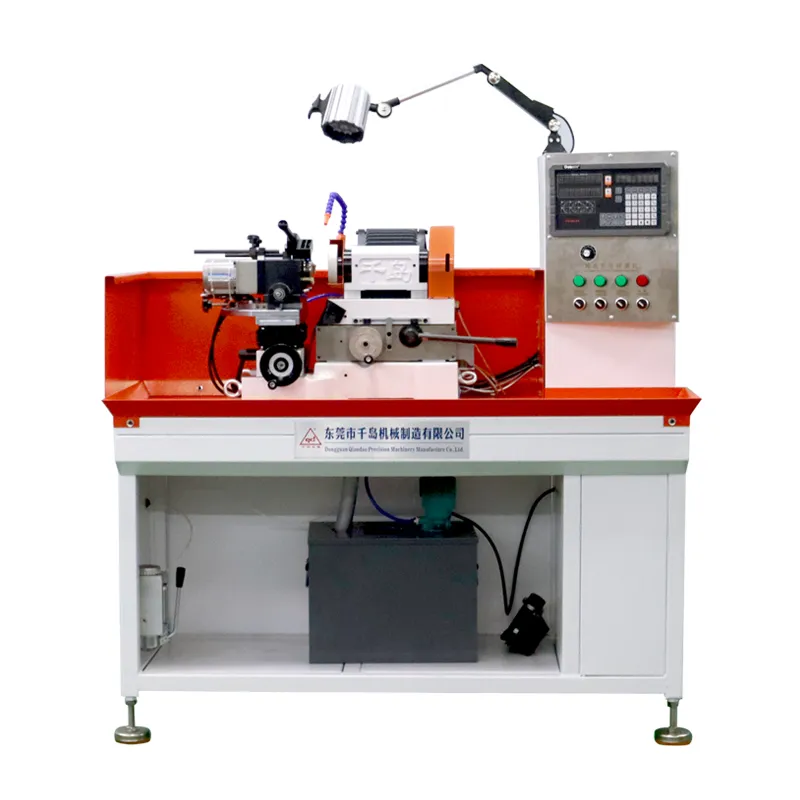

GD-01K Роликовый шлифовальный станок с регулируемым наружным диаметром

Данный станок предназначен для обработки следующих деталей: пуансонов, сопел, малых шпинделей, шлифовальных деталей малого наружного диаметра.

Регулируемый роликовый зажим фиксирует заготовку, обеспечивая более гибкий диапазон зажима, а также возможность шлифовки заготовок большего диаметра.

Роликовая часть в стандартной комплектации оснащена двумя двигателями.

В стандартную комплектацию шлифовального круга входит белый корундовый шлифовальный круг. Также возможно изготовление специальных шлифовальных кругов на заказ в соответствии с материалом шлифовального инструмента.

Категория Внутришлифовальный и круглошлифовальный станок

Информация о продукте

Технические характеристики		Ед.	GD-01K
Рабочий диаметр зажима		mm	Φ3-50
Макс. Путешествие	горизонтальный	mm	50
Макс. Путешествие	Продольный	mm	70
скорость вращения рабочей головки		rpm	0-180
Угол поворота рабочей головки		°	± 45 °
Скорость вращения шпинделя		rpm	6500
мотор шпинделя		KW	0.75
Размеры Машины		mm	1450 × 610 × 1360
вес машины		kg	380
Рабочий диапазон		mm	Φ3-40

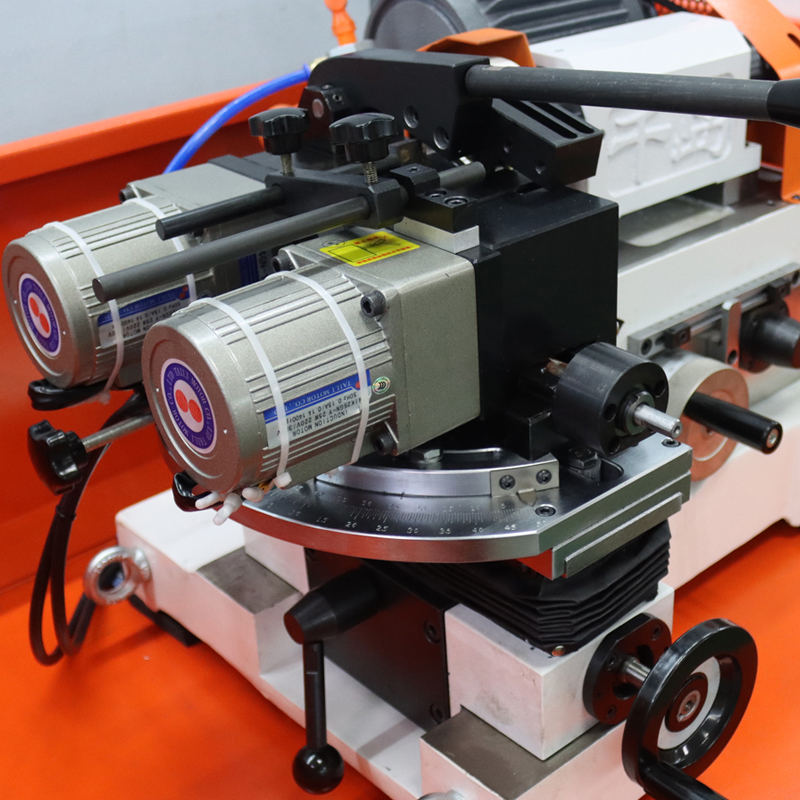

Роликовая часть в стандартной комплектации оснащена двумя двигателями.

Секция шлифовальной головки

Станок оснащен прецизионным шпинделем с минимальным биением и поставляется со стандартным шлифовальным кругом из белого корунда. В зависимости от конкретных потребностей доступны шлифовальные круги нестандартной формы или по желанию заказчика.

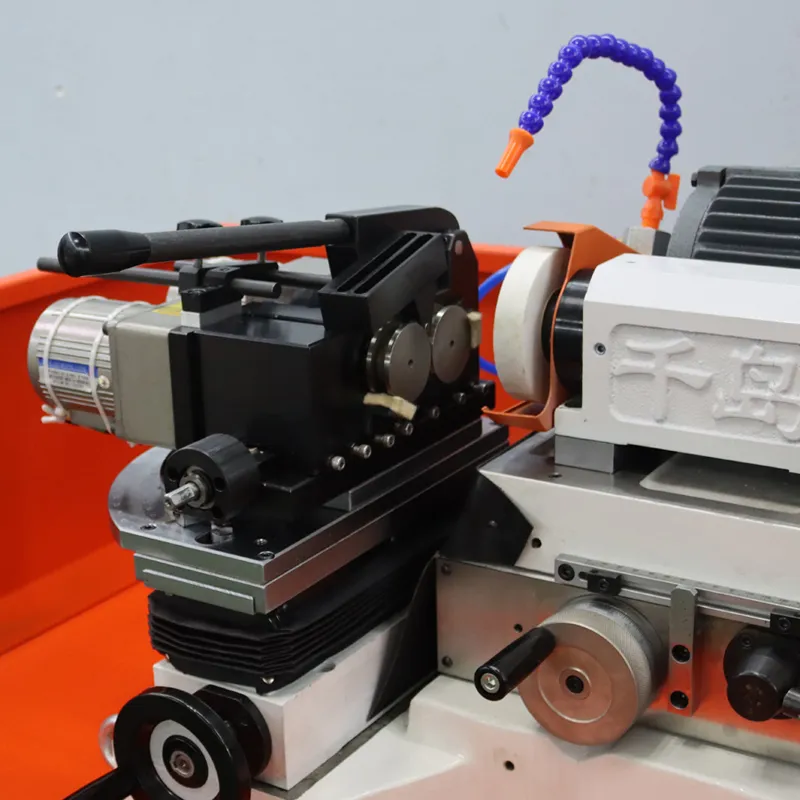

Роликовая секция

Валик зажимается для обеспечения точности измерения до 0.002 мм, что гарантирует точность шлифовки заготовки. Регулируемый валик имеет двухмоторное управление, а скорость вращения валика может регулироваться с помощью частотного преобразователя.

Ручка управления

Подача влево и вправо регулируется с помощью рукоятки, а подача вперед и назад — с помощью маховика. Благодаря позиционирующему устройству и высокоточному цифровому дисплею, подача шлифовального круга может точно контролироваться.

Раздел цифровых дисплеев

Станок оснащен двухкоординатным цифровым дисплеем с точностью 0.001 мм, что помогает в ежедневном контроле шлифовки и обеспечивает прецизионную шлифовку заготовок.

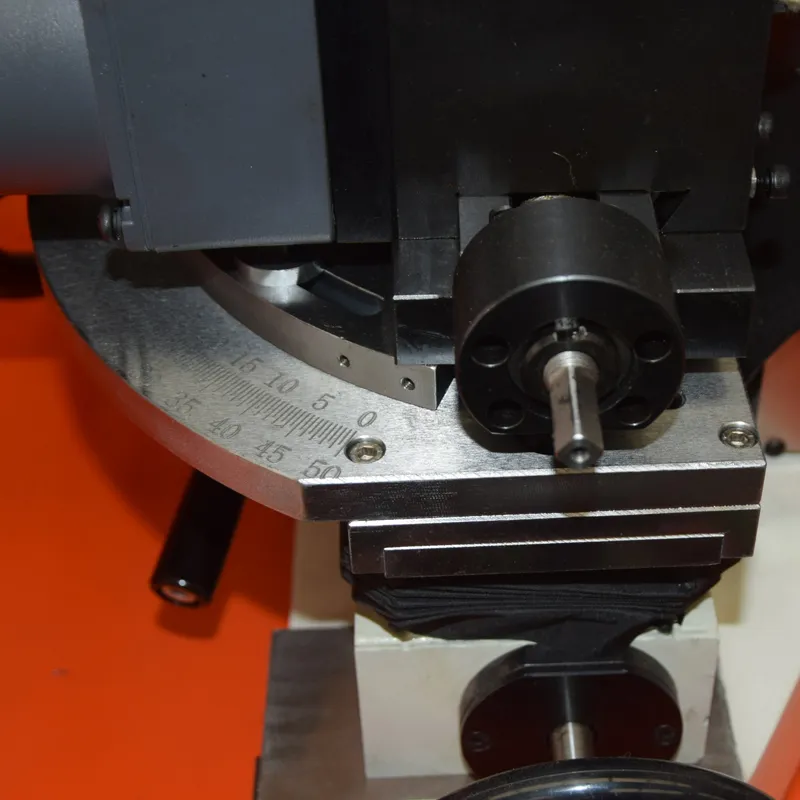

Угловая пластина

Станок оснащен большой угловой плитой с диапазоном регулировки в пределах от 45 до 45 градусов, что позволяет гибко настраивать угол в соответствии с потребностями шлифовки заготовок под разными углами.

Стандартная конфигурация

В комплект станка входят резервуар для воды и система охлаждения, один мощный светодиодный рабочий фонарь, сиденье для угловой обрезки, белый корундовый шлифовальный круг, а также набор шестигранных ключей и инструментов.
