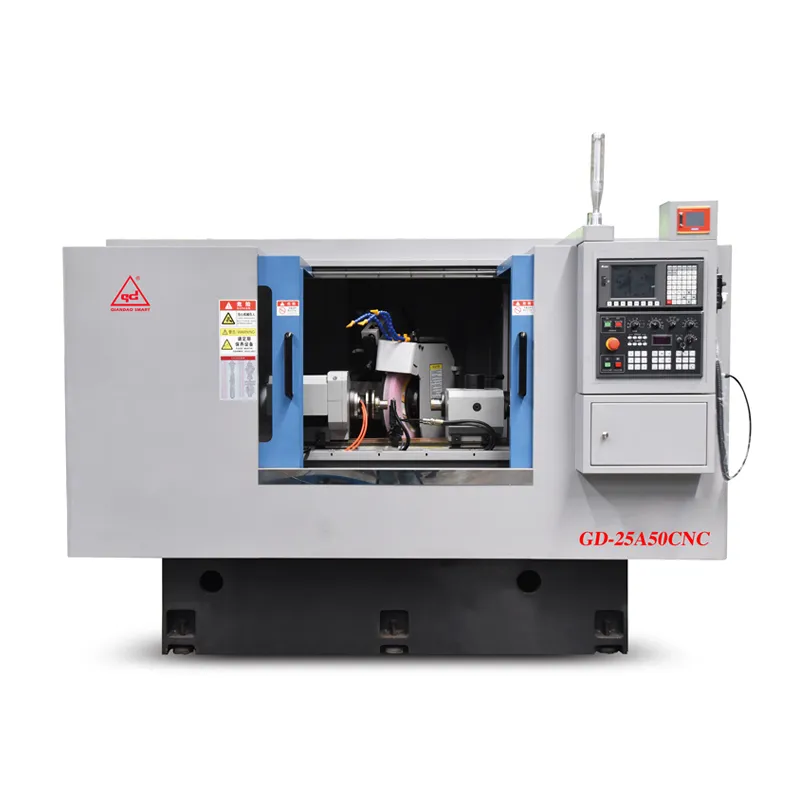

Прецизионный круглошлифовальный станок наклонного типа GD-25A50CNC

Категория Внутришлифовальный и круглошлифовальный станок

Информация о продукте

Шпиндель шлифовального круга обладает такими характеристиками, как высокая жесткость, высокая точность, длительный срок службы, низкий уровень вибрации и низкое трение.
Благодаря функции автоматического центрирования главный вал шлифовального круга не будет отклоняться под воздействием натяжения ремня.
Шпиндель обладает функциями центрирования и синхронного перемещения, что позволяет быстро переключаться между обработкой верхней части заготовки и обработкой с зажимом в патроне.

Модель		GD-25A50CNC
Максимальный диаметр вращения верстака	mm	250
Наибольшее расстояние между двумя вершинами	mm	500
Максимальная нагрузка между двумя центрами	kg	80
Размер шлифовального круга (диаметр x толщина x диаметр отверстия)	mm	510 x 50 x 203.2
скорость линии	м/с	35
Угол подачи шлифовальной головки	°	60
Скорость подачи по оси X	м / мин	6
ход подачи шлифовальной головки	mm	225
Минимальная единица настройки оси X	mm	0.001
скорость вращения шпинделя передней бабки	rpm	0-600
Шпиндель передней бабки		Центрирование (опционально при одновременном перемещении)
Наперсток головки грифа		MT5
Автоматическое отведение задней бабки	mm	40 мм
Наперсток задней бабки		MT4
скорость быстрого перемещения по оси Z	mm	8
Минимальная установочная единица оси Z	mm	0.001
Максимальный ход перемещения рабочего стола	mm	500
угол поворота стола	°	+ 9 /-3
Шпиндельный двигатель шлифовального круга	kw	5.5
Двигатель подачи оси X	kw	1.5
Двигатель подачи оси Z	kw	1.5
Двигатель шпинделя передней бабки	kw	1.1
охлаждающий водяной двигатель	kw	0.25
двигатель масляного насоса задней бабки	HP	1
контроллер		FANUC/Delta
Механический вес	kg	3800
Вес грузового места	kg	4100
Размер упаковки :	mm	2700 x 1800 x 2150
