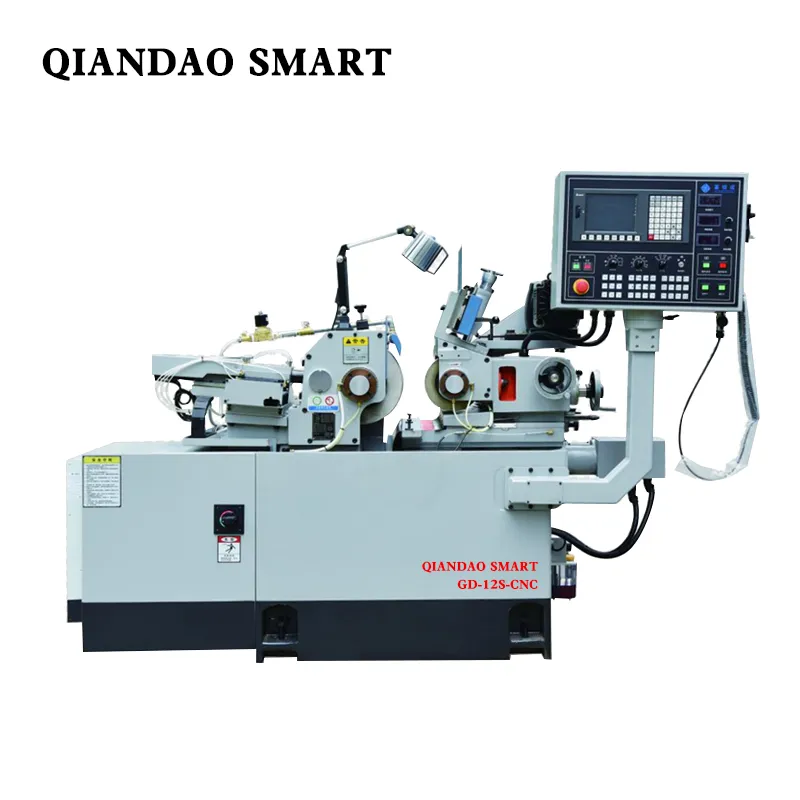

Высокоточный бесцентрошлифовальный станок с ЧПУ GD-12

Высокоточный бесцентровой шлифовальный станок с ЧПУ, использующий прецизионные шпиндели и литые детали, предназначен для шлифовки металлических заготовок и наружных окружностей прутков.

Категория Бесцентровочный шлифовальный станок

Информация о продукте

Основной корпус и девять основных компонентов высокоточного бесцентрового шлифовального станка с ЧПУ GD-12 изготовлены за один цикл из высококачественного чугуна Meehanite FC-30. После ручной нормализации и последующей обработки естественным старением, девять компонентов обрабатываются на оборудовании YASDA, MITSUI SEIKI, TOSHIBA, ELB и других производителей за один цикл зажима. Точность размеров достигает микронного уровня, что обеспечивает высокую точность основных компонентов оборудования.

Оригинальный тайваньский шпиндель изготовлен из легированной стали SNCM-21H. После закалки и отпуска, цементации и последующей криогенной обработки с компьютерным управлением твердость поверхности достигает HRC-62°, а эффективная толщина упрочненного слоя с одной стороны составляет более 1.5 мм. В шпинделе используется динамическая система смазки с масляной пленкой.

Модель	Станок с ЧПУ GD-12
Диаметр обрабатываемой заготовки	φ0.5-40mm
Размер шлифовального круга	φ305x150x120мм
Размер направляющего колеса	φ205x150x90мм
Скорость шлифовального круга	1950 об / мин
размер направляющего колеса скорость	0-300RPM
Двигатель привода колес	10 л.с.
Размер привода направляющих колес	2.0 кВт
Приводной двигатель гидравлического насоса	10 л.с.
приводной двигатель насоса охлаждения	1/8 л.с.
Направляющее колесо подачи, маховик	3.5 мм/круг 0.02/шкала
Направляющее колесо, маховик для точной регулировки	0.1 мм/круг 0.001/шкала
Подвижная подушка под верстаком	0.001 мм
Маховик подачи обрезки	1.5 мм/круг 0.01/шкала
Угол наклона направляющего колеса	﹢5°~-3°
Угол поворота направляющего колеса	± 6 °
размер машины	1800 x 1400 x 1450
Габариты упаковки	2350 x 1650 x 1770
Вес	1700 кг
