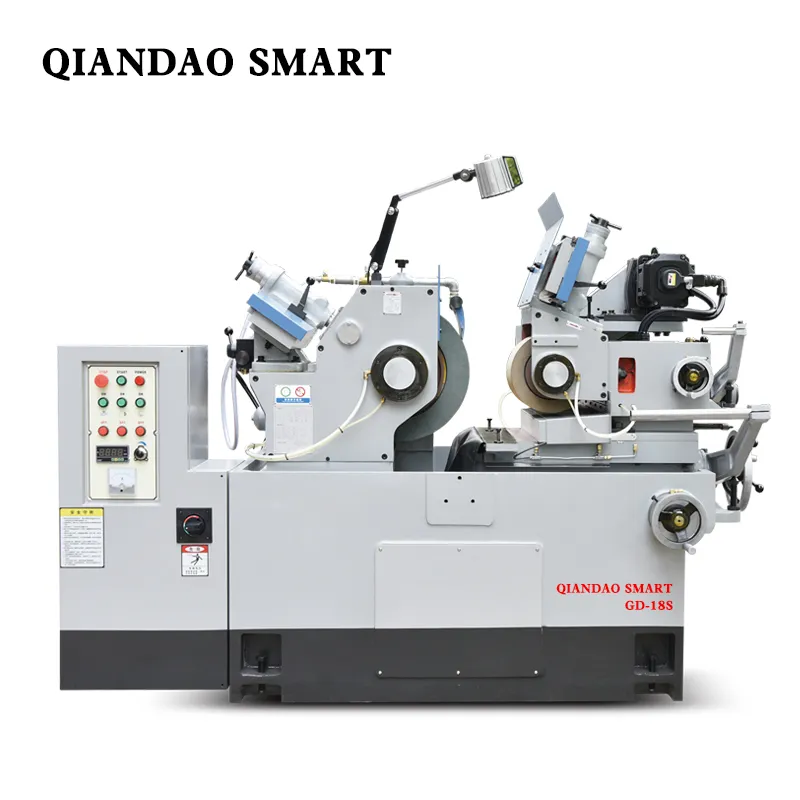

Высокоточный бесцентрошлифовальный станок GD-18S

Высокоточный бесцентровой шлифовальный станок с прямой поставкой, шпиндель производства Jianchang (Тайвань), биение в пределах 0.001 мм, двойная V-образная направляющая, смазка и отсутствие износа, два комплекта верхней и нижней подающих устройств, легко шлифует даже тонкие заготовки. Бесступенчатая регулировка скорости вращения направляющих позволяет настроить необходимую скорость подачи в зависимости от диаметра и длины заготовки, обеспечивая шероховатость поверхности.

Категория Бесцентровочный шлифовальный станок

Информация о продукте

Высокоточный бесцентровой шлифовальный станок GD-18S, поставляемый напрямую из Тайваня, с оригинальным шпинделем Jianchang, биение в пределах 0.001 мм, двойной V-образной направляющей, обеспечивающей смазку и отсутствие износа, а также двумя комплектами верхней и нижней подающих устройств, позволяет легко шлифовать даже тонкие заготовки. Бесступенчатая регулировка скорости вращения направляющих позволяет настроить необходимую скорость подачи в зависимости от диаметра и длины заготовки, обеспечивая шероховатость поверхности.

В зависимости от требований к заготовке, станок позволяет выполнять черновую, получистовую, чистовую шлифовку и другие виды шлифовки с использованием нескольких станков одновременно, а также применять различные методы автоматической подачи и приема, такие как сквозная шлифовка, вибрационный диск и конвейерная лента.

Модель		ГД-18С
Диаметр обработки	Стандартный верстак	￠0.5 ~ 60mm
Диаметр обработки	Специальный верстак	￠40 ~ 120mm
Шпиндель шлифовального круга	Размер шлифовального круга	￠455x205x ￠228.6 мм
	Мощность электродвигателя	10 л.с.
	Скорость шлифовального круга	1520R.PM
Регулируемая ось колеса	Отрегулируйте размер колеса	￠255x205x ￠111.2
	Регулировка скорости колеса	10~250 об/мин
	Мощность электродвигателя	3.0 кВт (серво)
	Угол наклона регулирующего колеса	+5°~-3°
	Угол поворота регулирующего колеса	+5°~-5°
Маховик	Маховик подачи нижней направляющей направляющей	9.0 об/мин 0.10/шкала
	Нижняя направляющая направляющей, маховик точной настройки	0.2 об/мин 0.001/шкала
	Верхний направляющий маховик подачи	3.5 об/мин 0.05/шкала
	Верхняя направляющая направляющей, маховик точной настройки	0.1 об/мин 0.001/шкала
	Маховик подачи оси правки	2.0 об/мин 0.01/шкала
Двигатель	приводной двигатель масляного насоса	10 л.с.
Двигатель	Приводной двигатель насоса охлаждения	1/4 л.с.
Размеры Машины		2350 х 1960 х 1550 мм
Размер упаковки		2900 х 2400 х 1850 мм
Механический вес		2850Kgs
Вес упаковки		3005Kgs

Справочник по методам шлифовки заготовок

1. Круглый стержень методом шлифовки. 2. Короткая круглая заготовка методом шлифовки. 3. Период формовой шлифовки.
4. Прикрепленный к головке абразивный упор 5. Шлифовка конусного упора 6. Шлифовка поперечной заготовки
