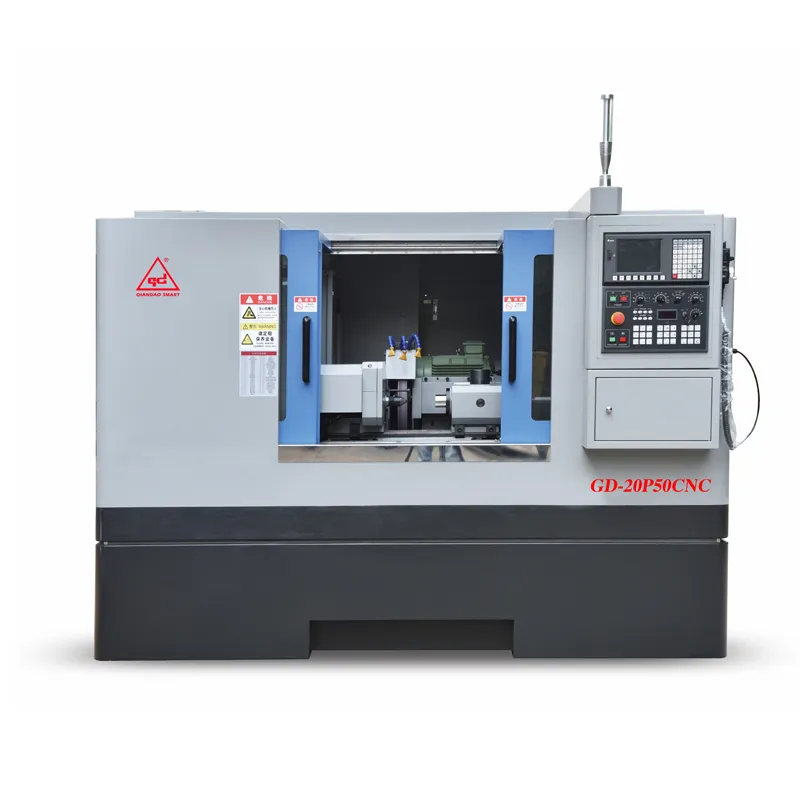

Прецизионный круглошлифовальный станок GD-20P50CNC

Категория Внутришлифовальный и круглошлифовальный станок

Информация о продукте

Шлифовальный круг приводится в движение с помощью комбинации прецизионного шарикового винта и серводвигателя переменного тока. Направляющая рельса оснащена автоматической системой смазки, которая обеспечивает плавную работу и превосходную точность позиционирования и повторяемость.
Главный вал шлифовального круга представляет собой подшипниковую конструкцию с 4 передними и 2 задними подшипниками, способную выдерживать высокие нагрузки при шлифовании и лучше подходящую для шлифовки сверхтвердых материалов, таких как вольфрамовая сталь и керамика.
В станке используется система ЧПУ FANUC, которая обеспечивает непрерывную правку шлифовального круга в процессе шлифовки, автоматическую компенсацию и полностью автоматизированную обработку.

Модель		GD-20P50CNC
Максимальный диаметр вращения верстака	mm	200
Наибольшее расстояние между двумя вершинами	mm	500
Максимальная нагрузка между двумя центрами	kg	50
Размер шлифовального круга (диаметр x толщина x диаметр отверстия)	mm	405x38x127 ;405x50x127
скорость линии	м/с	35
Скорость подачи по оси X	м / мин	6
ход подачи шлифовальной головки	mm	200
Минимальная единица настройки оси X	mm	0.001
скорость вращения шпинделя передней бабки	rpm	0-600
Шпиндель передней бабки		Центрирование (опционально при одновременном перемещении)
Наперсток головки грифа		MT5
Автоматическое отведение задней бабки	mm	40 мм
Наперсток задней бабки		MT4
скорость быстрого перемещения по оси Z	mm	8
Минимальная установочная единица оси Z	mm	0.001
Максимальный ход перемещения рабочего стола	mm	500
угол поворота стола	°	+ 9 /-3
Шпиндельный двигатель шлифовального круга	kw	4
Двигатель подачи оси X	kw	1.5
Двигатель подачи оси Z	kw	1.5
Двигатель шпинделя передней бабки	kw	0.75
охлаждающий водяной двигатель	kw	0.25
двигатель масляного насоса задней бабки	HP	1
контроллер		FANUC/Delta
Механический вес	kg	2500
Вес грузового места	kg	3700
Размер упаковки :	mm	3200 x 2800 x 2100
