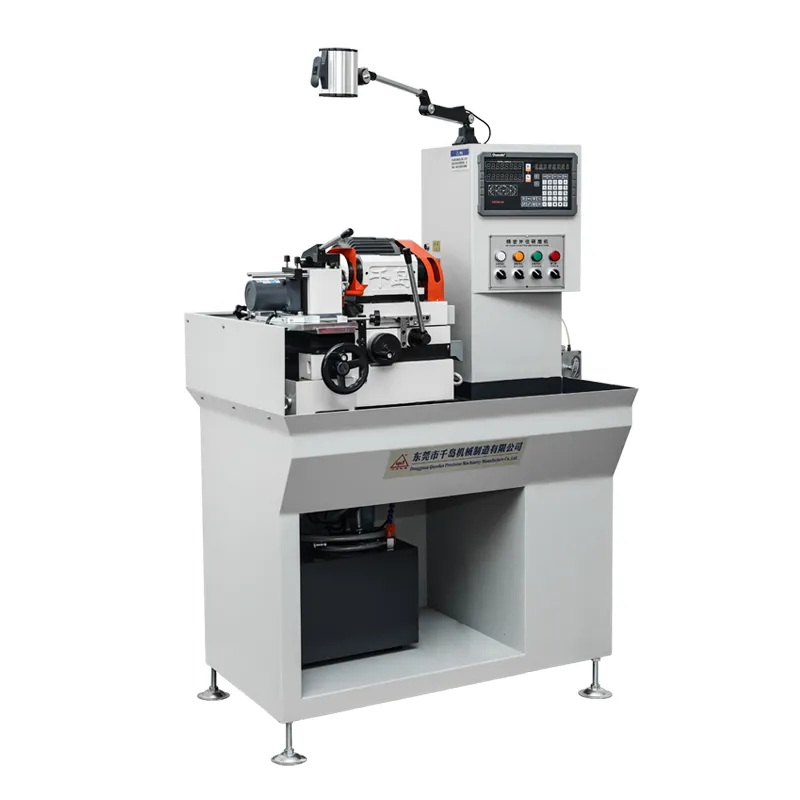

GD-01A/B Прецизионный шлифовальный станок для пуансонов и наружных диаметров

Прецизионный станок для шлифовки наружных диаметров пуансонов GD-01A/B подходит для шлифовки и обработки наружной окружности заготовок малого размера, пуансонов, штифтов, позиционирующих штифтов, крепежных инструментов и т. д.

Категория Внутришлифовальный и круглошлифовальный станок

Информация о продукте

Технические характеристики		Ед.	GD-01 A / B
Рабочий диаметр зажима		mm	Φ1-25
Макс. Путешествие	горизонтальный	mm	40
Макс. Путешествие	Продольный	mm	70
скорость вращения рабочей головки		rpm	150
Угол поворота рабочей головки		°	±45°/±5°
Скорость вращения шпинделя		rpm	6500
мотор шпинделя		HP	0.75
Размер машины (Д×Ш×В)		mm	1000 × 600 × 1500
Вес машины (приблизительно)		kg	380
Рабочий диапазон		mm	Φ0.5-25

Цилиндричность 0.002 мм. Шероховатость 0.8.

Ролик зажимается для обеспечения точности измерения до 0.002 мм, что гарантирует точность шлифовки заготовки.

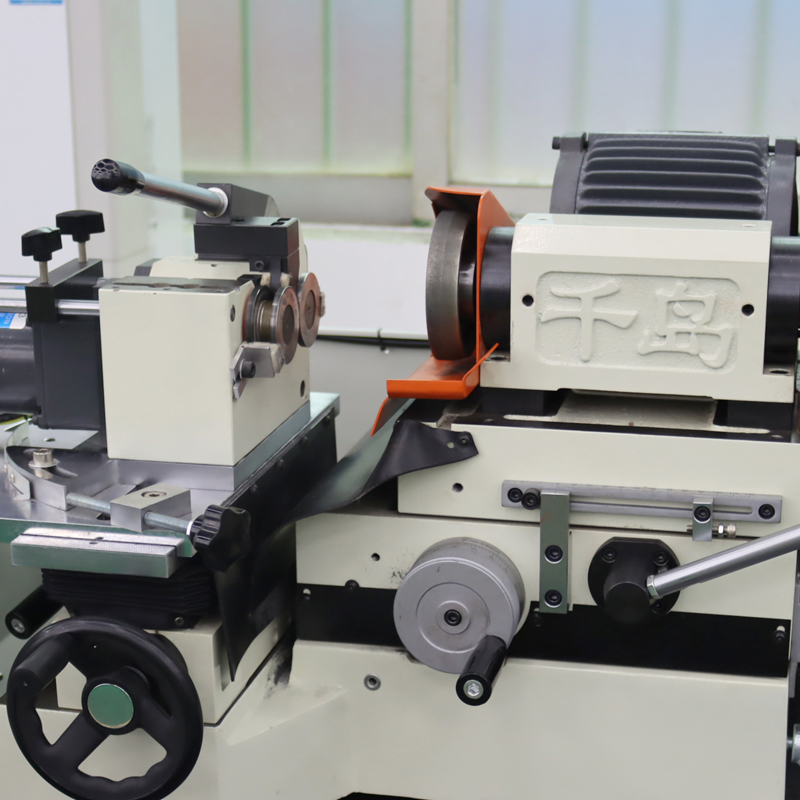

Ручка управления

Подача влево и вправо регулируется с помощью рукоятки, а подача вперед и назад — с помощью маховика. Благодаря позиционирующему устройству и высокоточному цифровому дисплею, подача шлифовального круга может точно контролироваться.

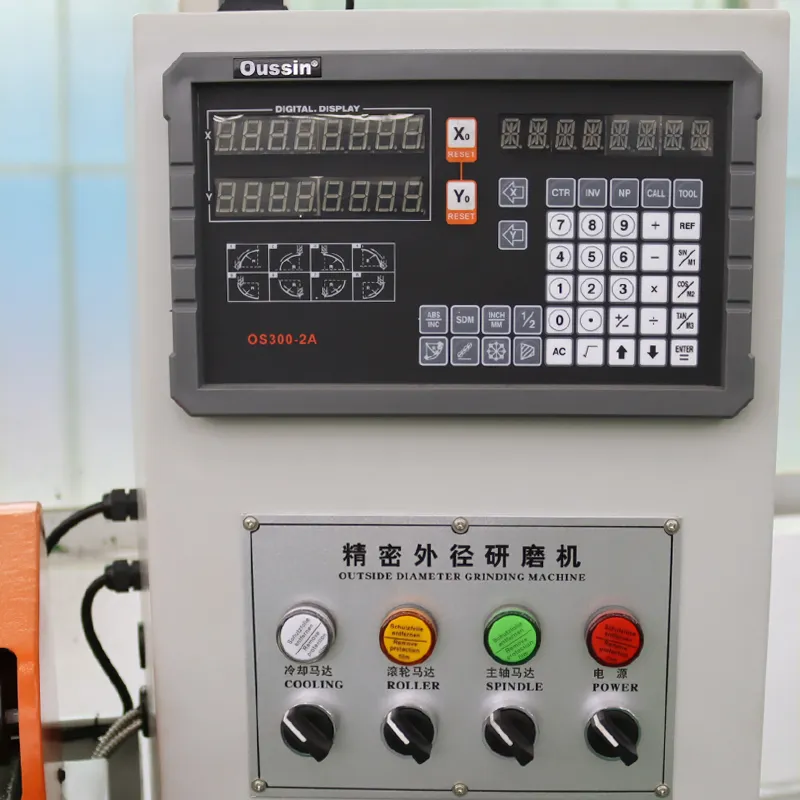

Раздел цифровых дисплеев

Станок оснащен двухкоординатным цифровым дисплеем с точностью 0.001 мм, что помогает в ежедневном контроле шлифовки и обеспечивает прецизионную шлифовку заготовок.

Угловая пластина

Станок оснащен большой угловой плитой с диапазоном регулировки в пределах от 45 до 45 градусов, что позволяет гибко настраивать угол в соответствии с потребностями шлифовки заготовок под разными углами.
