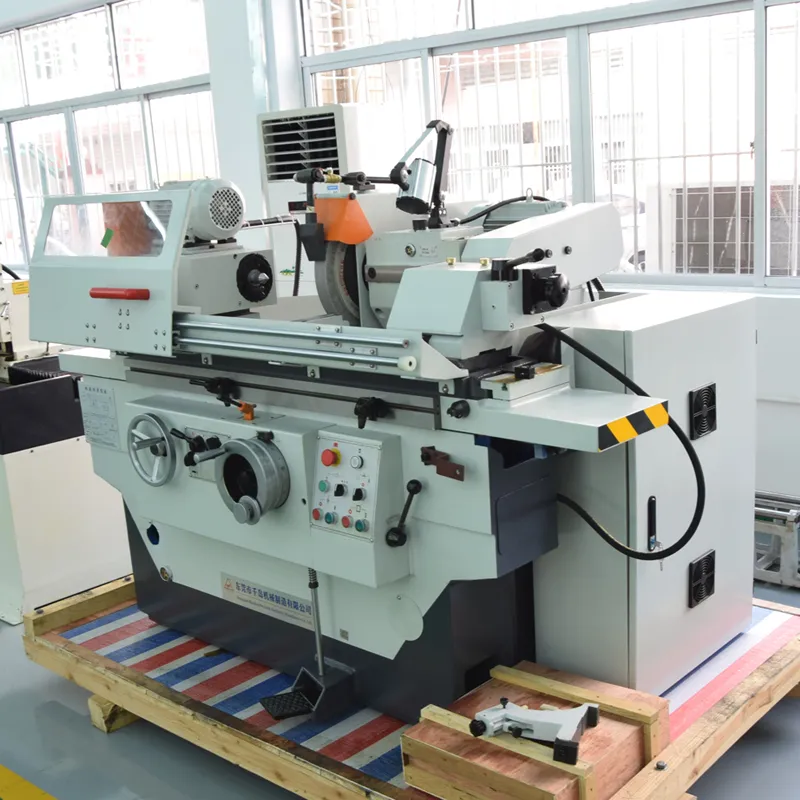

Цилиндрический шлифовальный станок GD-5020A/B - Изображение 2

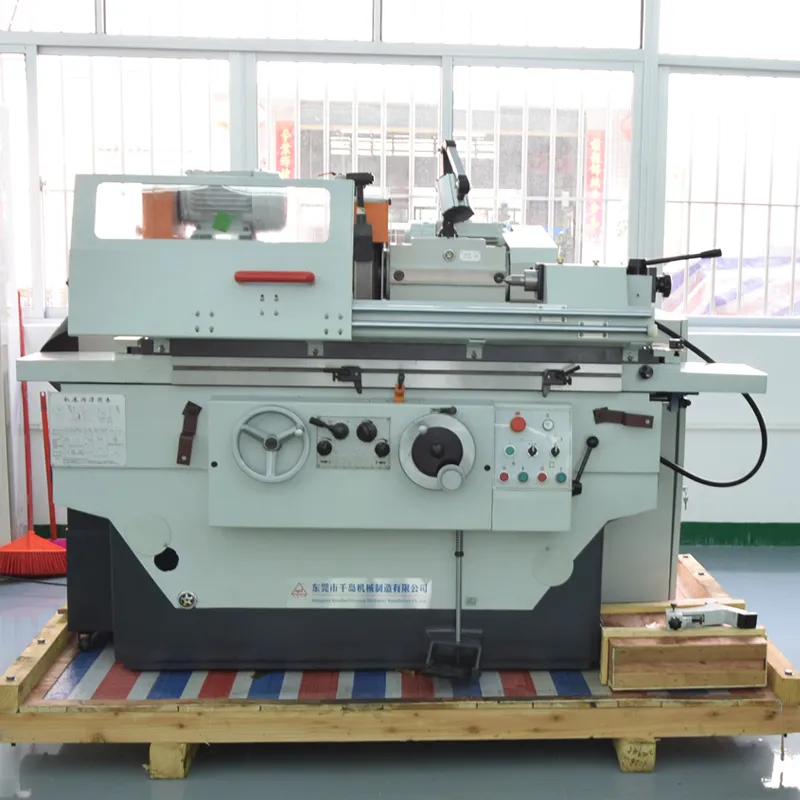

Цилиндрический шлифовальный станок GD-5020A/B - Изображение 3

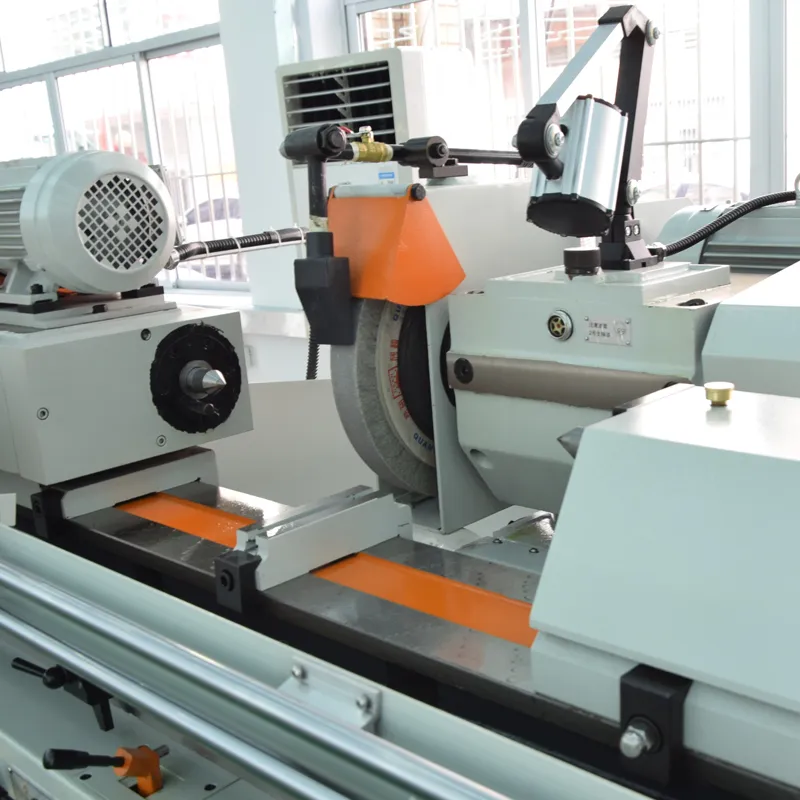

Цилиндрический шлифовальный станок GD-5020A/B - Изображение 4

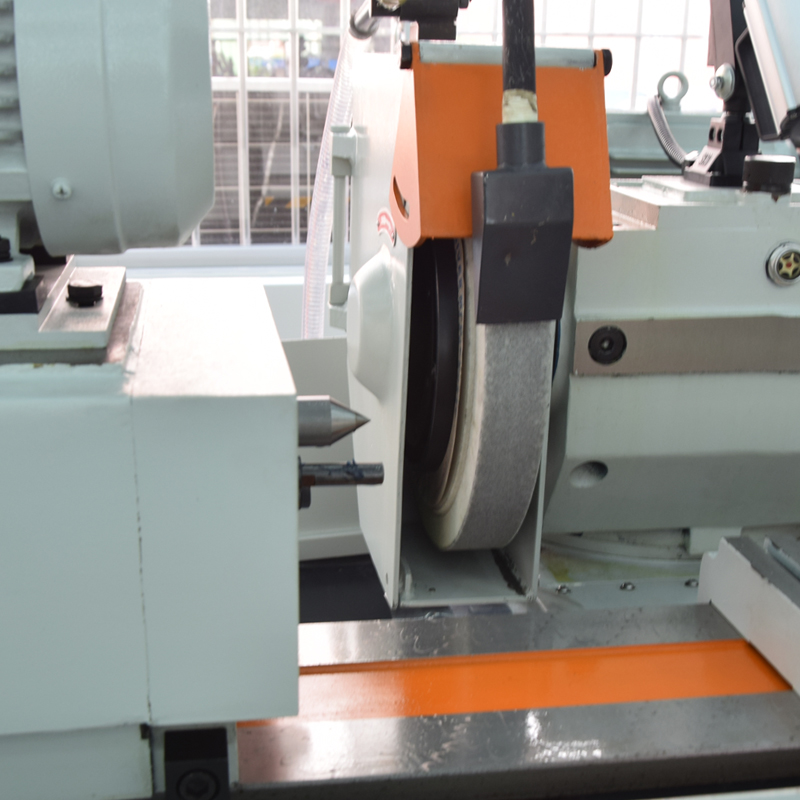

Цилиндрический шлифовальный станок GD-5020A/B - Изображение 5

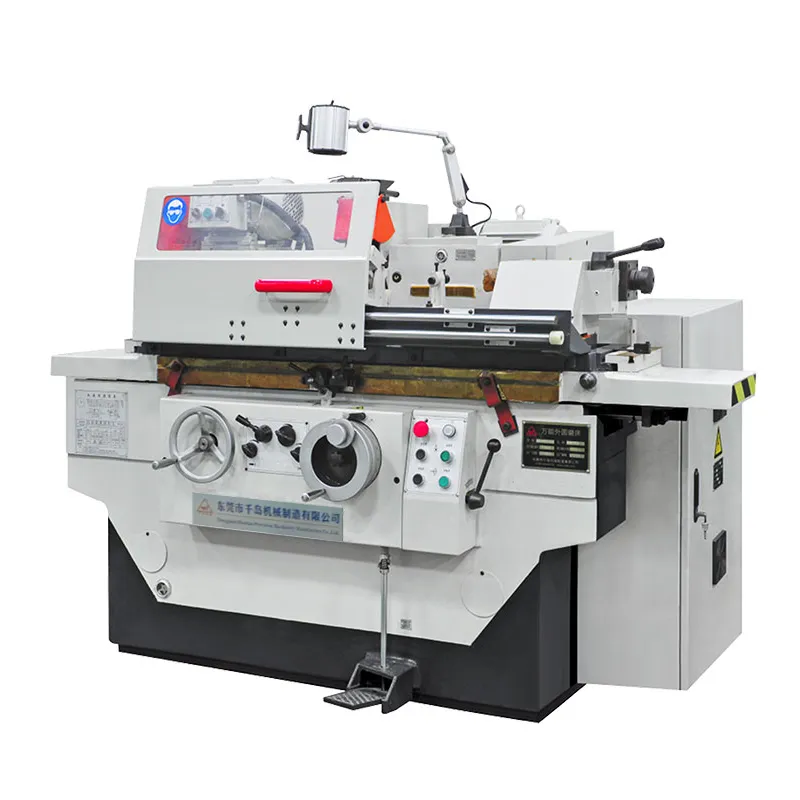

Круглошлифовальный станок GD-5020A/B

Универсальный цилиндрический шлифовальный станок GD-5020 — это новейшая модернизированная модель. Подходит для внутренней/наружной цилиндрической шлифовки и шлифовки конических поверхностей. Наиболее удобен для единичного и мелкосерийного производства.

Передняя бабка приводится в движение частотно-регулируемым приводом и бесступенчатой трансмиссией.

Продольное перемещение машины осуществляется с помощью гидравлической бесступенчатой трансмиссии, а также привода ручного колеса, бокового перемещения колес с гидравлическим быстрым отступлением и функции ручной подачи.

Категория Внутришлифовальный и круглошлифовальный станок

Информация о продукте

Круглошлифовальный станок GD-5020A/B

Универсальный цилиндрический шлифовальный станок GD-5020 — это новейшая модернизированная модель. Подходит для внутренней/наружной цилиндрической шлифовки и шлифовки конических поверхностей. Наиболее удобен для единичного и мелкосерийного производства.
Передняя бабка приводится в движение частотно-регулируемым приводом и бесступенчатой трансмиссией.
Продольное перемещение машины осуществляется с помощью гидравлической бесступенчатой трансмиссии, а также привода ручного колеса, бокового перемещения колес с гидравлическим быстрым отступлением и функции ручной подачи.

Технические характеристики	Ед.	ГД-5020А	ГД-5020Б
Диапазон шлифовки наружного диаметра	mm	Φ8 ~ 200	Φ8 ~ 200
Диапазон шлифовки внутренних диаметров	mm		Φ30 ~ 100
Высота центра	mm	135	135
Скорость вращения шпинделя рабочей головки	г / мин	50 Гц: плавная регулировка частоты 25–380 Гц	50 Гц: плавная регулировка частоты 25–380 Гц
Максимальный ход верстака	mm	500	500
Гидравлическая скорость движения	м / мин	0.1 ~ 4	0.1 ~ 4
Максимальный вес заготовки	kg	50	50
Длина сетки внешнего/внутреннего диаметра	mm	500	500/125
Диапазон вращения верстака	°	-5 ~ + 9 °	-5 ~ + 9 °
Окружная скорость колеса	м/с	38	38
Размер внешнего шлифовального круга	mm	MaxΦ400x50xΦ203 MinΦ280x50xΦ203	Макс. Φ400 х 50 х Φ203 мин. Ø 280 х 50 х Ø 203
Скорость вращения внутреннего шпинделя	г / мин		16000
Конус задней бабки Морзе	морж	№4/№3	№4/№3
общая мощность двигателя	kw	5.625	5.625
Размеры Машины	mm	2500 x 1600 x 1500	2500 x 1600 x 1500
вес машины	kg	2500	2500

Точность работы
Округлость (0,D/ID)	0.002/0.005 мкм (наружный/внутренний диаметр)
Шероховатость поверхности (наружный/внутренний диаметр)	Ra0.32/0.63 мкм (OD/ID)

Стандартные аксессуары GD-5020B
