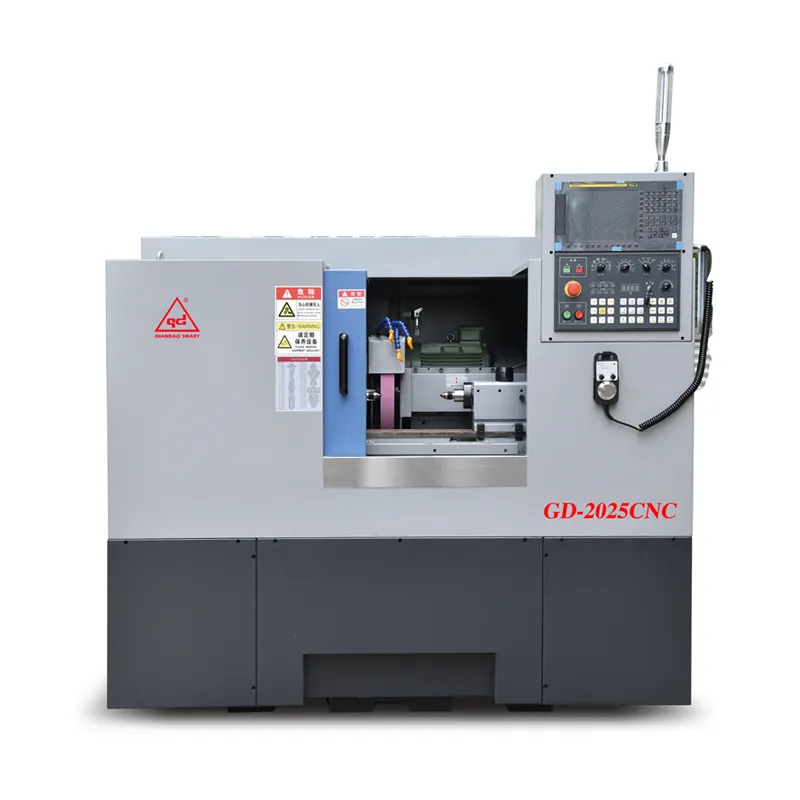

Прецизионный круглошлифовальный станок GD-2025CNC

Прецизионный круглошлифовальный станок GD-20P25CNC

Категория Внутришлифовальный и круглошлифовальный станок

Информация о продукте

Для точной обработки на станках с ЧПУ можно выбрать устройство для правки шлифовальных кругов, подходящее для шлифовки обычных наружных круглых поверхностей, конических поверхностей, формованных наружных круглых поверхностей, R-образных поверхностей и канавок.
Оснащен импортными и отечественными активными измерительными приборами для обеспечения полностью замкнутого контура управления процессом шлифования.
Функции полного контроля доступа, такие как самодиагностика неисправностей и оповещение о нештатных ситуациях, позволяют создать систему автоматизации манипуляторов, благодаря чему один оператор может одновременно управлять 2-3 комплектами оборудования, что обеспечивает полностью автоматизированную работу сборочной линии.
Общая конструкция шлифовальной системы компактна, что позволяет максимально эффективно использовать пространство станка, и обеспечивает отличное соотношение цены и качества.

Модель		GD-20P25CNC
Максимальный диаметр вращения верстака	mm	200
Наибольшее расстояние между двумя вершинами	mm	250
Максимальная нагрузка между двумя центрами	kg	40
Размер шлифовального круга (диаметр x толщина x диаметр отверстия)	mm	405x38x127 ;405x50x127
скорость линии	м/с	35
Скорость подачи по оси X	м / мин	6
ход подачи шлифовальной головки	mm	200
Минимальная единица настройки оси X	mm	0.001
скорость вращения шпинделя передней бабки	rpm	0-600
Шпиндель передней бабки		Центрирование (опционально при одновременном перемещении)
Наперсток головки грифа		MT3
Автоматическое отведение задней бабки	mm	30 мм
Наперсток задней бабки		MT3
скорость быстрого перемещения по оси Z	mm	8
Минимальная установочная единица оси Z	mm	0.001
Максимальный ход перемещения рабочего стола	mm	250
угол поворота стола	°	+ 9 /-3
Шпиндельный двигатель шлифовального круга	kw	3.75
Двигатель подачи оси X	kw	1.5
Двигатель подачи оси Z	kw	1.5
Двигатель шпинделя передней бабки	kw	1.1
охлаждающий водяной двигатель	kw	0.25
двигатель масляного насоса задней бабки	HP	1
контроллер		FANUC/Delta
Механический вес	kg	2450
Вес грузового места	kg	2700
Размер упаковки :	mm	1900 x 1800 x 2150
