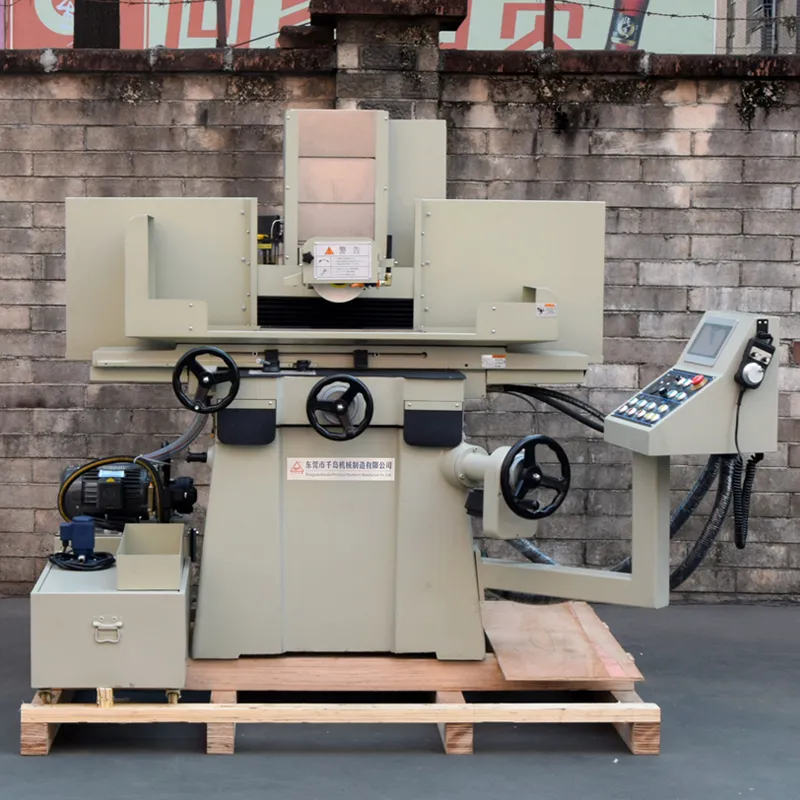

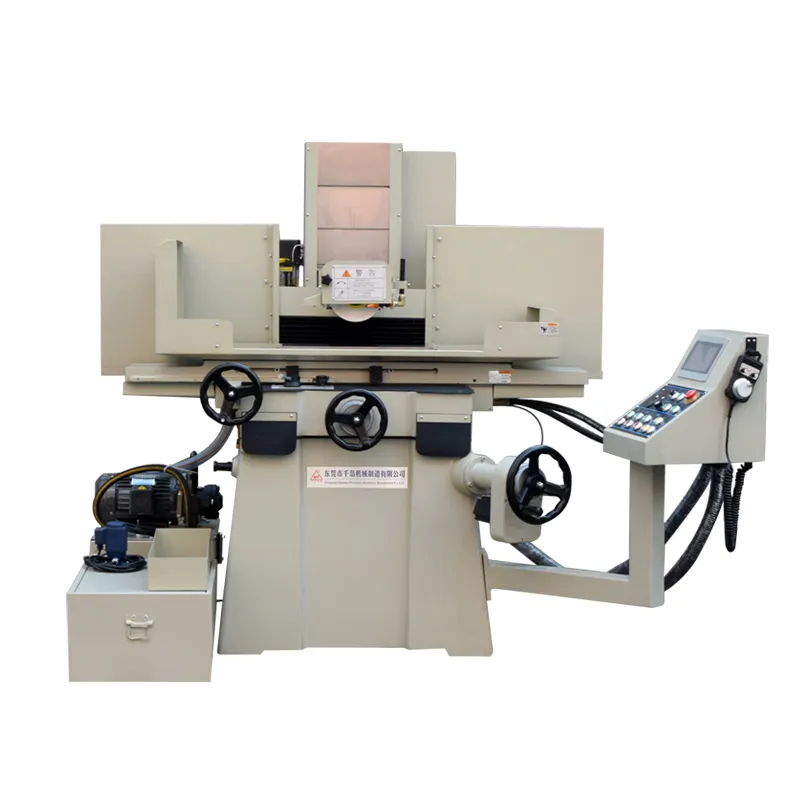

Прецизионный плоскошлифовальный станок GD-250AHD

Прецизионный плоскошлифовальный станок GD-250AHD - Изображение 2

Прецизионный плоскошлифовальный станок GD-250AHD - Изображение 3

Прецизионный плоскошлифовальный станок GD-250AHD - Изображение 4

Прецизионный плоскошлифовальный станок GD-250AHD - Изображение 5

Прецизионный плоскошлифовальный станок GD-250AHD

Для шпинделя используются высокоточные шарикоподшипники 7-го класса (уровень P4).

Передача движения стола может быть гидравлической и ручной.

Работа слева направо и спереди назад осуществляется автоматически.

Станок может шлифовать материалы из железа, стали, керамики и различных смешанных металлов.

Категория Плоскошлифовальный станок

Информация о продукте

Функции

Для шпинделя используются высокоточные шарикоподшипники 7-го класса (уровень P4).

Передача движения стола может быть гидравлической и ручной.

Работа слева направо и спереди назад осуществляется автоматически.

Станок может шлифовать материалы из железа, стали, керамики и различных смешанных металлов.

Если материал очень твердый, это повлияет на высокую твердость шлифовального круга, например, алмазного шлифовального круга.

Если материал не чувствителен к магнитному полю, то необходимо выбрать подходящий крепеж.

параметр	Ед. изм	250АХД
Размеры стола (x*y)	mm	500*200
Максимальный ход по оси X	mm	600
Максимальный ход по оси Y	mm	220
Максимальное расстояние от центра колеса до стола	mm	480
Максимальная нагрузка	kg	450
Стол Т-образный паз	мм×Н	14*1
скорость стола	м / мин	5 ~ 25
Подача с помощью маховика по оси Y (1 сетка/1 круг)	mm	0.02/5
Автоматическая подача по оси Y	mm	0.1-8
Скорость перемещения по оси Y (50 Гц/60 Гц)	мм / мин	990/1190

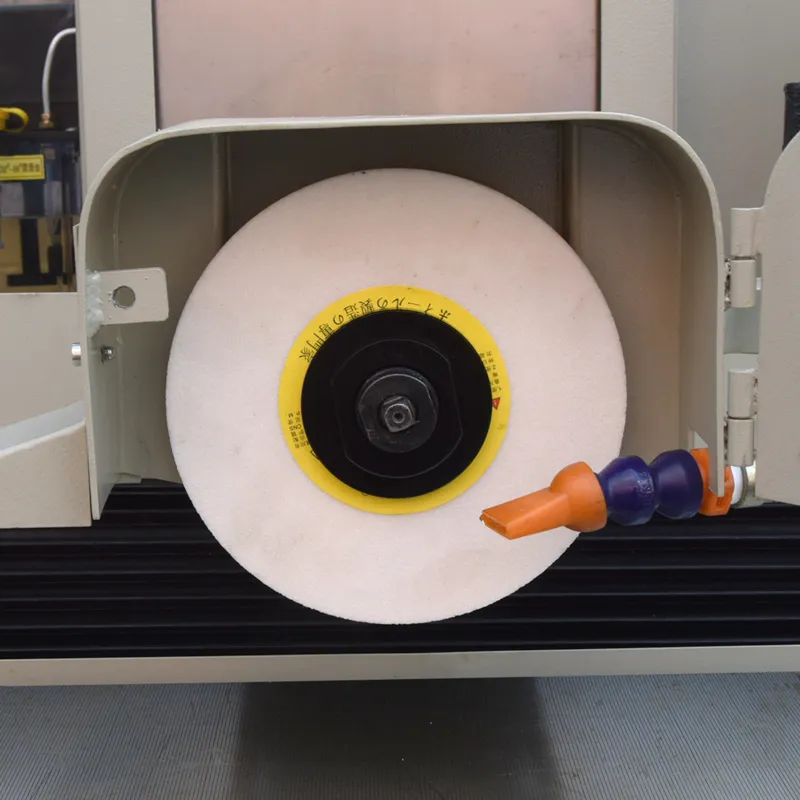

Размер колеса	mm	180 * 12.5 * 31.75
Скорость вращения колеса (50 Гц/60 Гц)	RPM	2850/3360

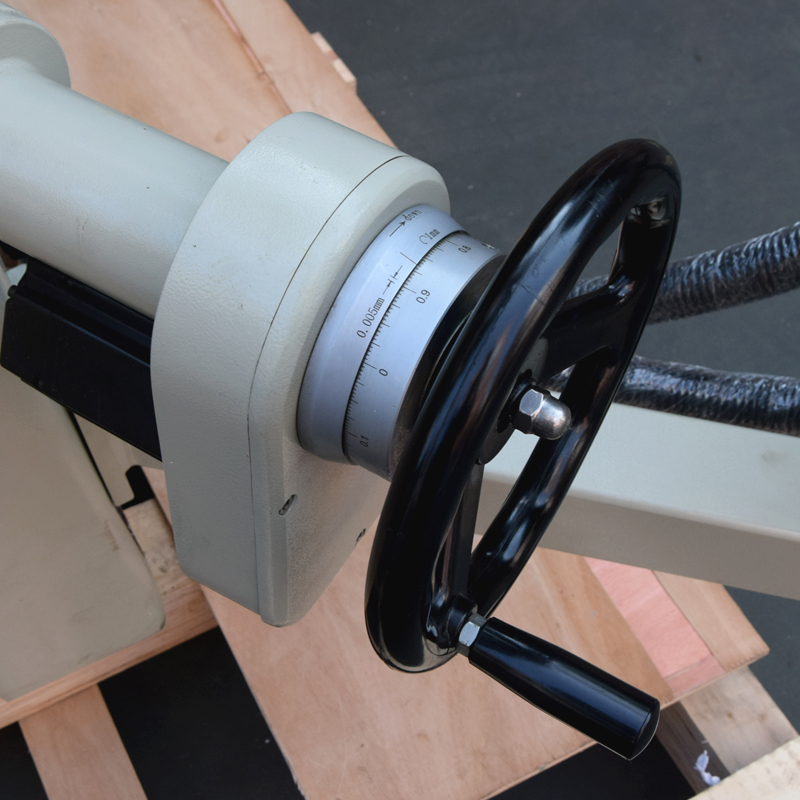

Подача с помощью маховика по оси Z (1 сетка/1 круг)	mm	0.005/1
мотор шпинделя	ХХП	2*2
Двигатель оси Z	W	750
гидравлический мотор	ХХП	1.5*6
Мотор охлаждения	W	40
Двигатель оси Y	W	80
Размеры Машины	mm	1750 × 1400 × 1680
Вес	kg	≈1200

Стандартная конфигурация
1. Один комплект резервуаров для охлаждающей воды.
2. Набор фланцевых/фланцевых ключей.

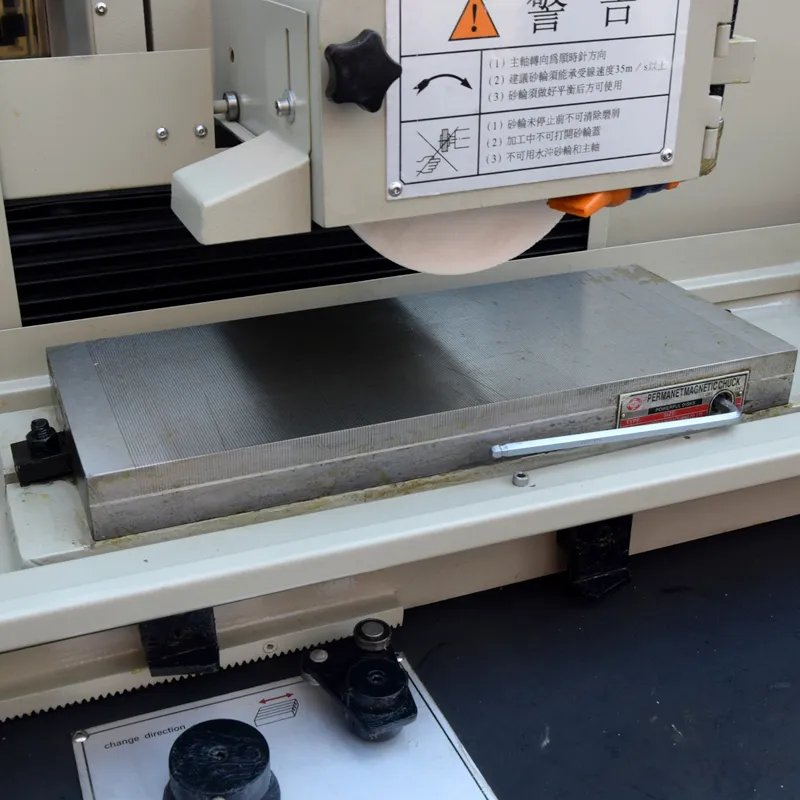

3. Детальная магнитная присоска с постоянными магнитами размером 200*500 мм.

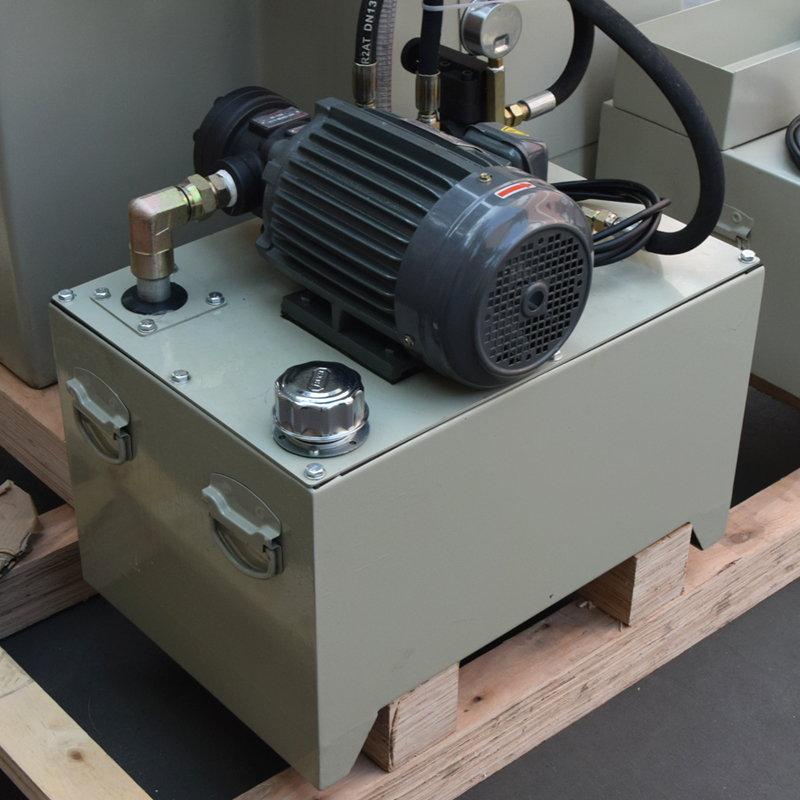

4. Один комплект гидравлической системы (без гидравлического масла)
5. Обычный шлифовальный круг 180*13*31.75 мм1
6. Набор инструментов/стандартный набор инструментов/инструкция по эксплуатации
7. Винт для снятия шлифовального круга/держатель для триммера/комплект триммера

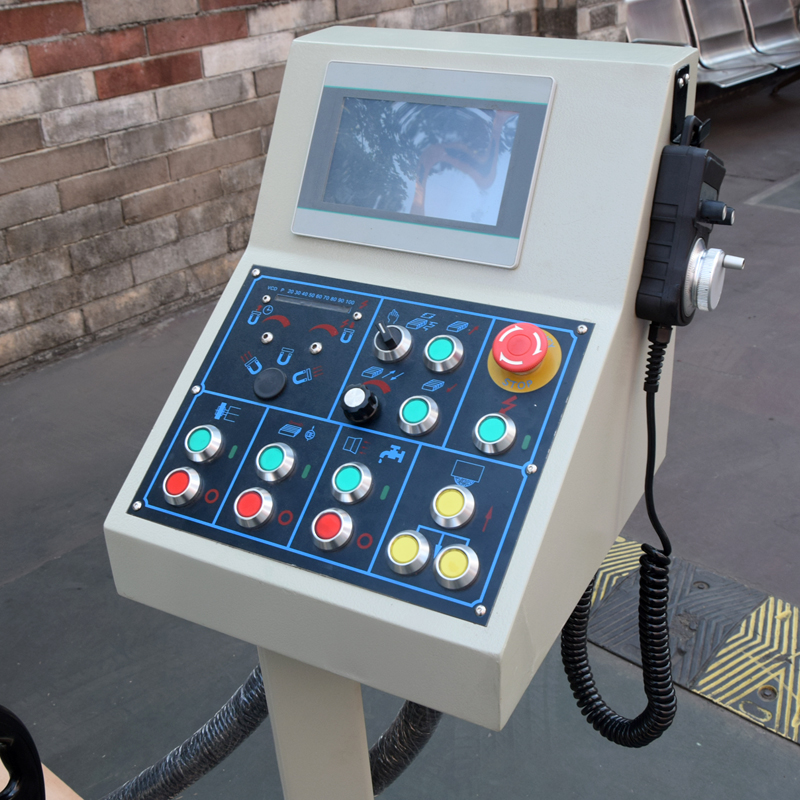

8. Автоматическая система обратного отсчета (установленная на устройстве) включает в себя: сенсорный экран; программируемый ПЛК; сервомотор и драйвер.
9. Комплект винтов для горизонтальной регулировки и опорных ножек.
