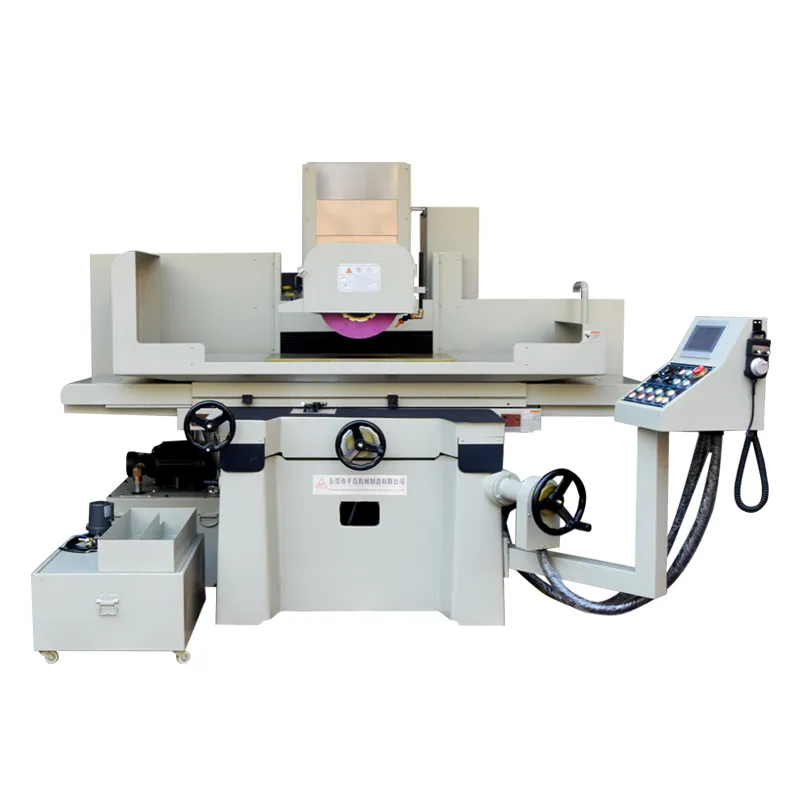

Прецизионный плоскошлифовальный станок GD-4080AHD

Прецизионный плоскошлифовальный станок GD-4080AHD - Изображение 2

Прецизионный плоскошлифовальный станок GD-4080AHD

Прецизионный плоскошлифовальный станок 4080AHD, гидравлическое управление влево и вправо, пошаговое движение вперед и назад, автоматическое управление верхним и нижним сервомоторами.

Основные литые детали шлифовального станка 4080 изготовлены из высококачественного чугуна. После термической обработки и вибрационного старения снимаются внутренние напряжения в отливках, значительно повышается их стабильность и снижается вероятность деформации.

Категория Плоскошлифовальный станок

Информация о продукте

Прецизионный плоскошлифовальный станок GD-4080AHD, гидравлическое управление влево и вправо, пошаговое движение вперед и назад, автоматическое управление верхним и нижним сервомоторами.

Материал толстый, а фюзеляж устойчивый, что отвечает требованиям жесткости, предъявляемым к тяжелой резке и тонкой шлифовке;

Направляющие рельсы крепятся с помощью высококачественного износостойкого клея, а точность обработки обеспечивает долговечность и надежность;

Поворот оси вращения шпинделя составляет 0.003 мм;

Используется прецизионный шариковый винт, который легче, точнее и долговечнее;

Основные компоненты гидравлической системы разработаны независимо друг от друга, что обеспечивает низкий уровень вибрации и шума.

параметр

модели	Ед. изм	GD-4080AHD
Размер стола (x*y)	mm	800*400
Максимальный ход по оси X	mm	950
Максимальный ход по оси Y	mm	460
Максимальное расстояние от центра колеса до стола	mm	510
Максимальная нагрузка	kg	600
Стол Т-образный паз	мм×Н	14*3
скорость стола	м / мин	5 ~ 25
Подача с помощью маховика по оси Y (1 сетка/1 круг)	mm	0.02/5
Автоматическая подача по оси Y	mm	0.1-8
скорость перемещения по оси Y	мм / мин	990/1190

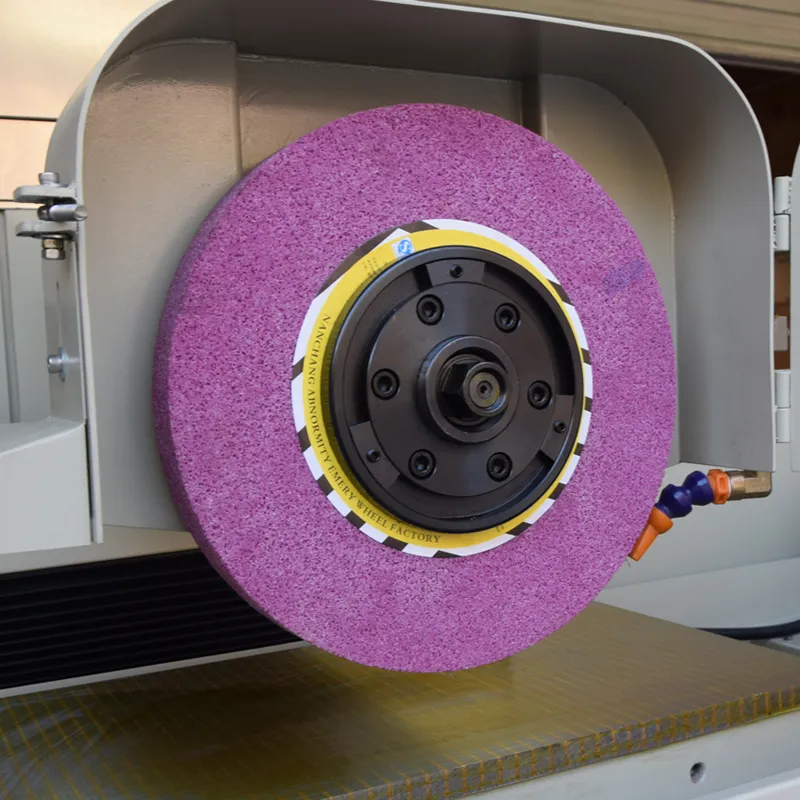

Размер колеса	mm	400* (20~50)*127
Скорость вращения колеса (50 Гц/60 Гц)	RPM	1450/1740
Подача с помощью маховика по оси Z (1 сетка/1 круг)	mm	0.005/1
Высокая скорость перемещения по оси Z	мм / мин	230
мотор шпинделя	ХХП	7.5*4
Двигатель оси Z	W	750
гидравлический мотор	ХХП	3*6
Мотор охлаждения	W	90
Двигатель оси Y	W	80
Размеры Машины	mm	2510 × 2150 × 1890
Вес	kg	≈2600

Стандартная конфигурация
1. Один комплект резервуаров для охлаждающей воды.
2. Один комплект фланцевых/фланцевых ключей.

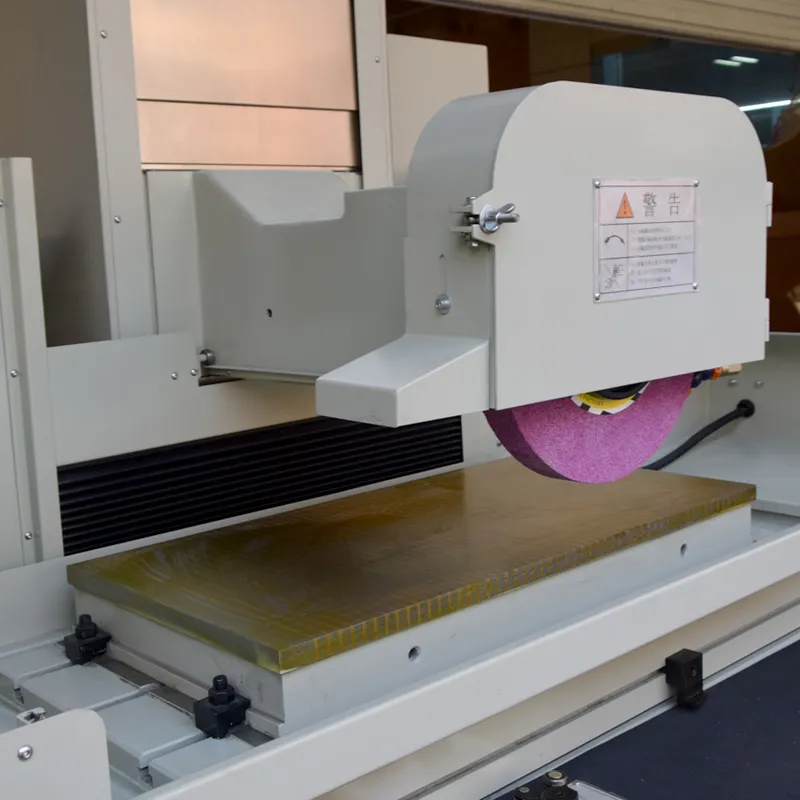

3. Одна электромагнитная присоска 400*800 мм
4. Гидравлическая система (без гидравлического масла) в комплекте.
5. Обычный шлифовальный круг 350*40*127 мм (46#) один
6. Набор инструментов/стандартный набор инструментов/инструкция по эксплуатации
7. Винт для снятия шлифовального круга/держатель для триммера/комплект триммера

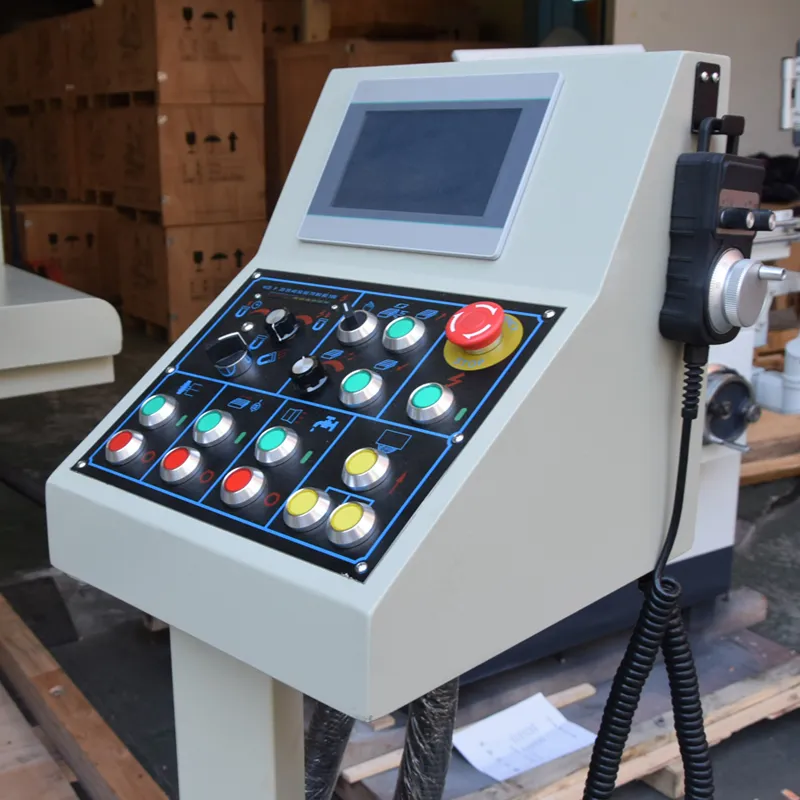

8. Автоматическая система обратного отсчета (установленная на устройстве) включает в себя: сенсорный экран; программируемый ПЛК; сервомотор и драйвер.
9. Один регулируемый дисковый контроллер
10. Комплект балансировочной рамы/балансировочной планки для шлифовального круга
11. Комплект винтов для горизонтальной регулировки и опорных ножек.
