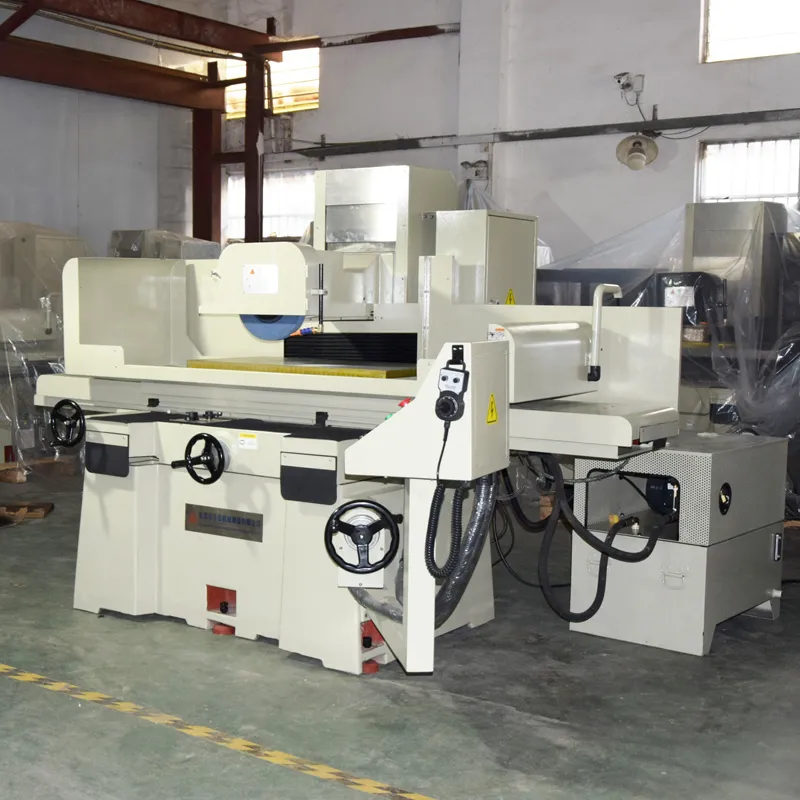

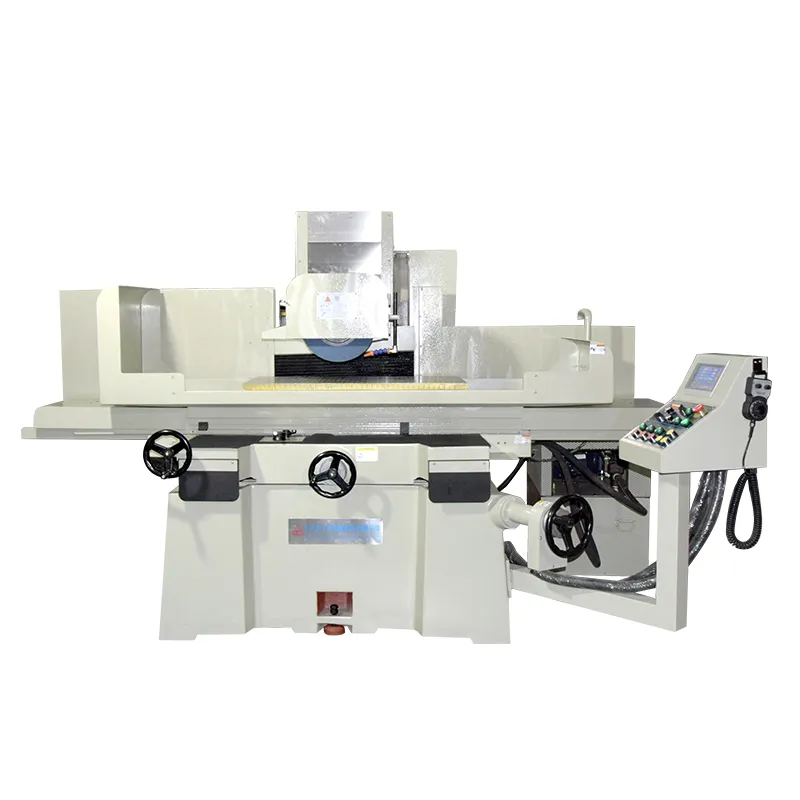

Плоскошлифовальный станок GD-510DHD

Категория Плоскошлифовальный станок

Информация о продукте

Функции

1. Основные литые детали шлифовального станка изготовлены из высококачественного чугуна. После отжига и вибрационной обработки снимается внутреннее напряжение в отливках, значительно повышается их стабильность и снижается вероятность деформации.

2. Материал толстый, а фюзеляж устойчивый, что соответствует требованиям жесткости для тяжелой резки и тонкой шлифовки;

3. Направляющие рельсы крепятся с помощью высококачественного износостойкого клея, а точность изготовления обеспечивает долговечность и надежность;

4. Диаметр поворота конца шпиндельного рычага составляет 0.003 мм;

5. Использование прецизионного шарикового винта, который легче, точнее и долговечнее;

6. Все основные компоненты гидравлической системы разработаны независимо друг от друга, что обеспечивает низкий уровень вибрации и шума.

параметр	Ед. изм	GD-510DHD
Размер стола (x*y)	mm	1000*500
Максимальный ход по оси X	mm	1200
Максимальный ход по оси Y	mm	560
Максимальное расстояние от центра колеса до стола	mm	500
Максимальная нагрузка	kg	700
Стол Т-образный паз	мм×Н	18*3
скорость стола	м / мин	5-25
Автоматическая подача по оси Y	mm	0.1-10
скорость перемещения по оси Y	мм / мин	990/1190

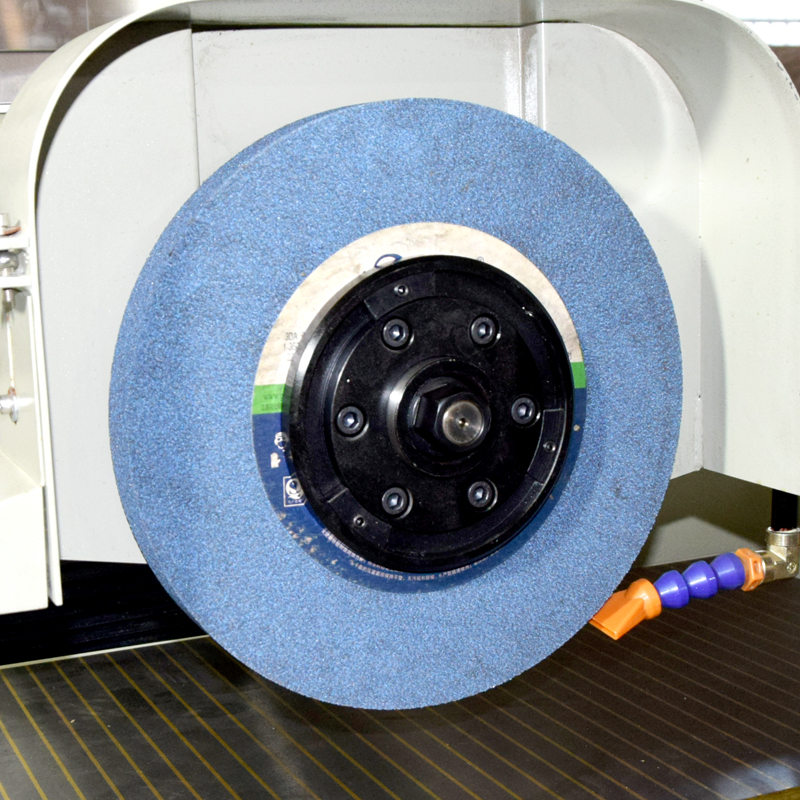

Размер колеса	mm	350 * 40 * 127
Скорость вращения колеса (50 Гц/60 Гц)	RPM	1450/1740
Высокая скорость перемещения по оси Z	мм / мин	230
мотор шпинделя	ХХП	7.5*4
Двигатель оси Z	W	750
гидравлический мотор	ХХП	3*6
Мотор охлаждения	W	90
Передний и задний приводные двигатели	W	80
Габариты станка (длина × ширина × высота)	mm	2930 x 2250 x 1890
Вес	kg	≈3700

Стандартная конфигурация
1. Один комплект резервуаров для охлаждающей воды.
2. Один комплект фланцевых/фланцевых ключей.

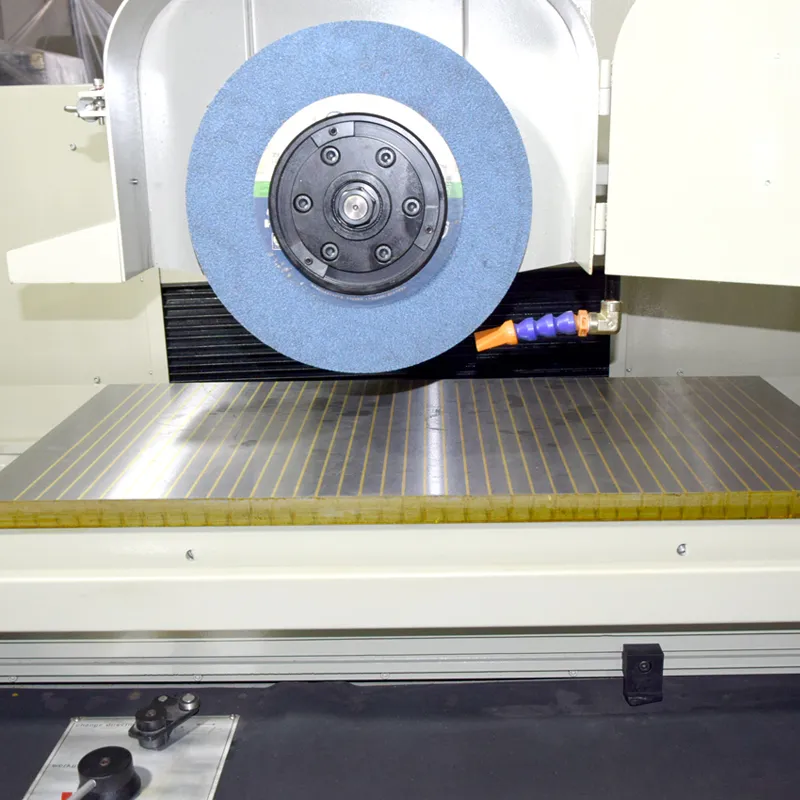

3. Одна электромагнитная присоска 500*1000 мм

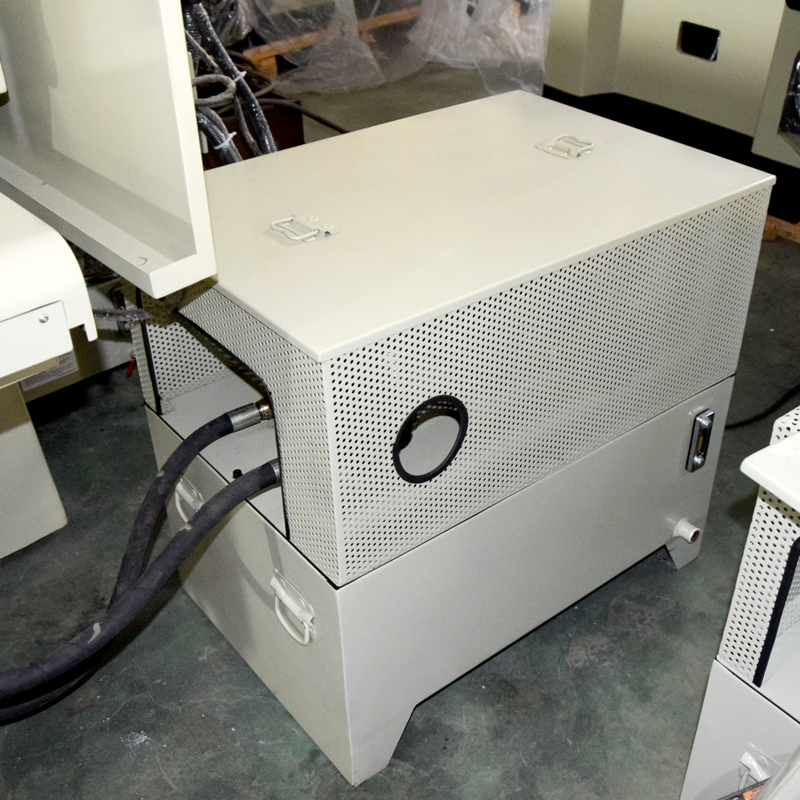

4. Гидравлическая система (без гидравлического масла) в комплекте.
5. Обычный шлифовальный круг 350*40*127 мм (46#) один
6. Набор инструментов/стандартный набор инструментов/инструкция по эксплуатации
7. Винт для снятия шлифовального круга/держатель для триммера/комплект триммера
8. Автоматическая система обратного отсчета (установленная на устройстве) включает в себя: сенсорный экран; программируемый ПЛК; сервомотор и драйвер.
9. Один регулируемый дисковый контроллер
10. Комплект балансировочной рамы/балансировочной планки для шлифовального круга
11. Комплект винтов для горизонтальной регулировки и опорных ножек.
