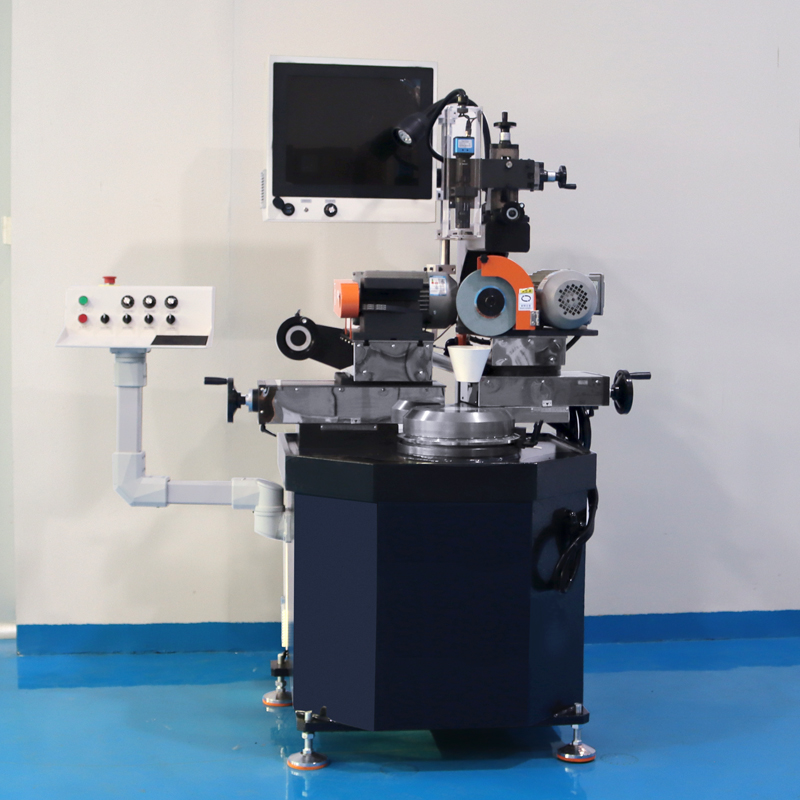

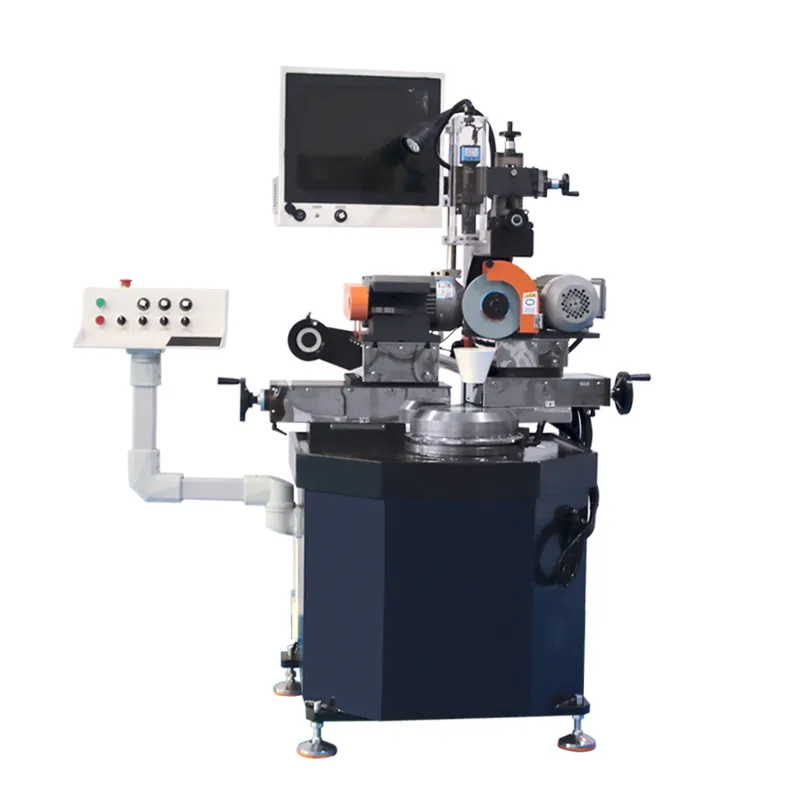

Станок для правки шлифовального круга GD-X3

Устройство для правки шлифовальных кругов GD-X3 использует принцип разницы скоростей вращения между правящим и заточенным шлифовальными кругами для осуществления правки последнего. Оно обеспечивает простую и эффективную правку алмазных шлифовальных кругов, шлифовальных кругов из кубического нитрида бора (CBN) и комплектов шлифовальных кругов, состоящих из нескольких кругов, а также позволяет править плоскости, углы, дуги и формовочные шлифовальные круги. Простота в эксплуатации и высокая точность.

Категория Заточные станки с ЧПУ

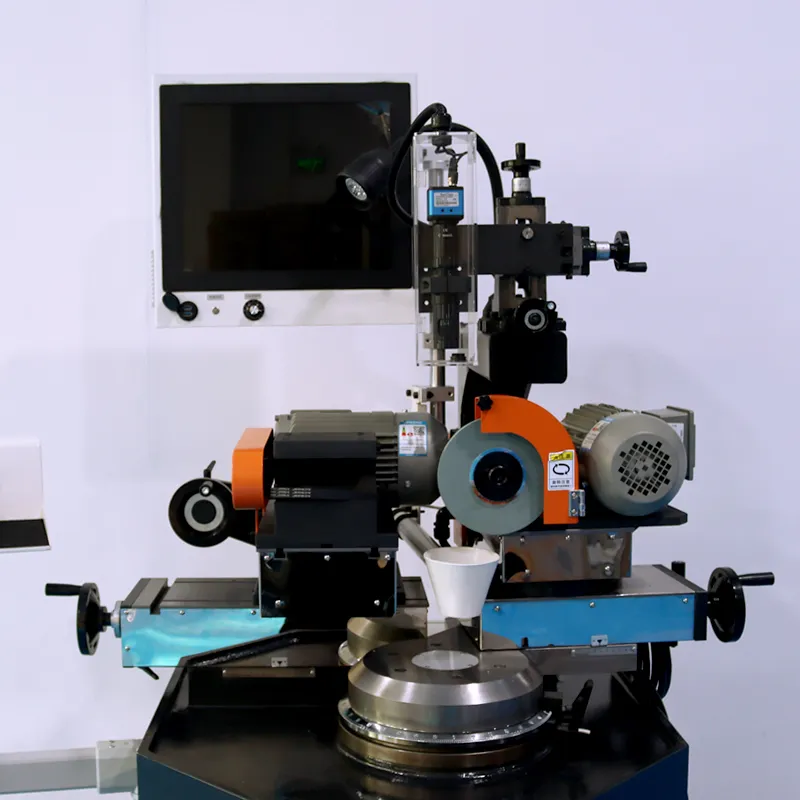

Информация о продукте

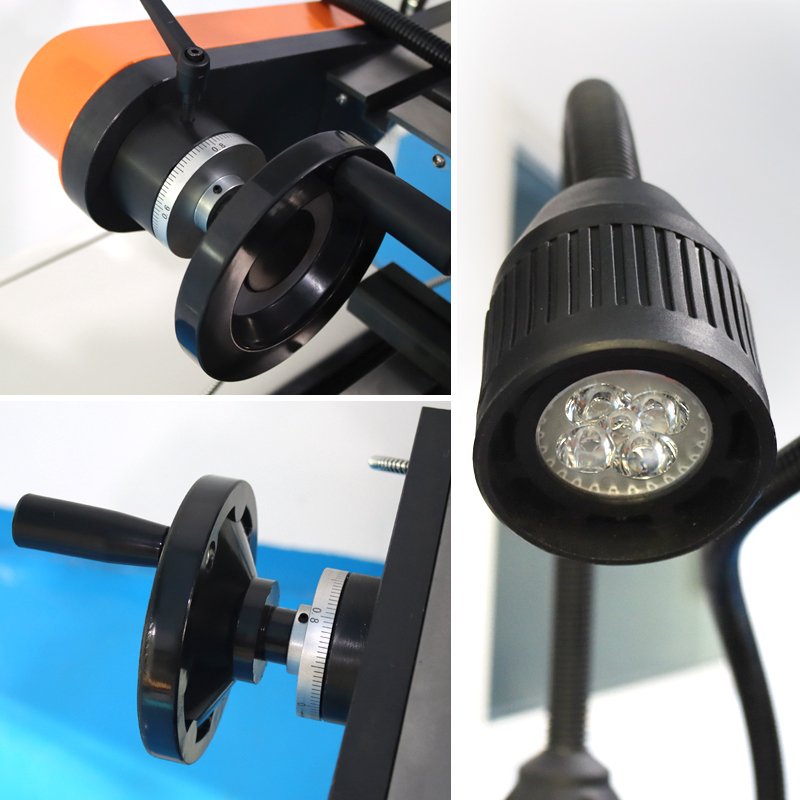

В конструкции используются прецизионные линейные направляющие и шариковый винт, а также цифровая шкала, что позволяет точно позиционировать шлифовальный круг при правке, а также регулировать и измерять ширину и размер дуги в любое время.

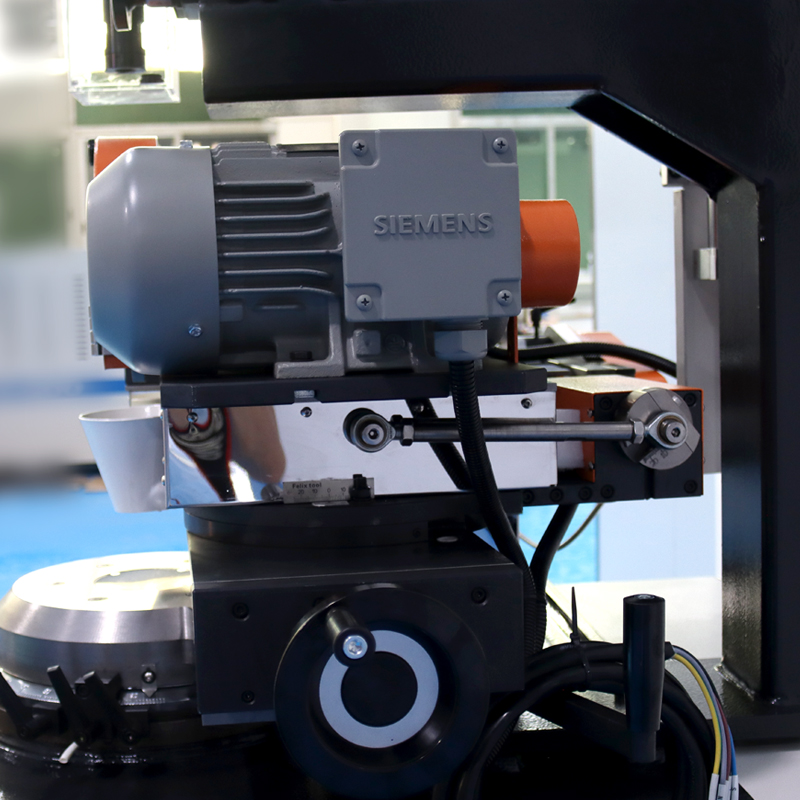

Вращающаяся ось А оснащена высокоточными японскими коническими роликовыми подшипниками, обеспечивающими точность и плавность вращения.

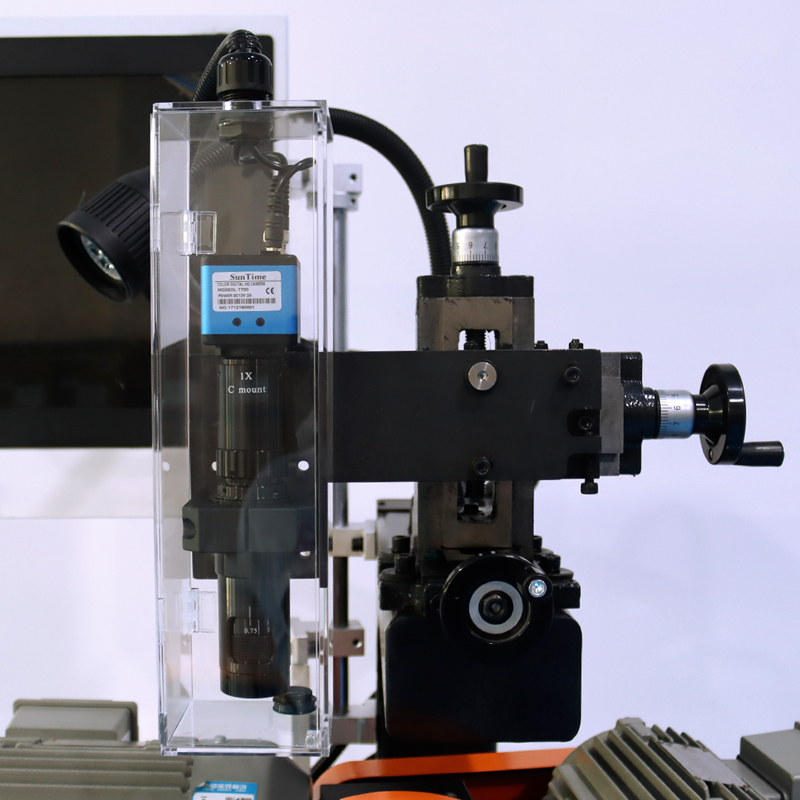

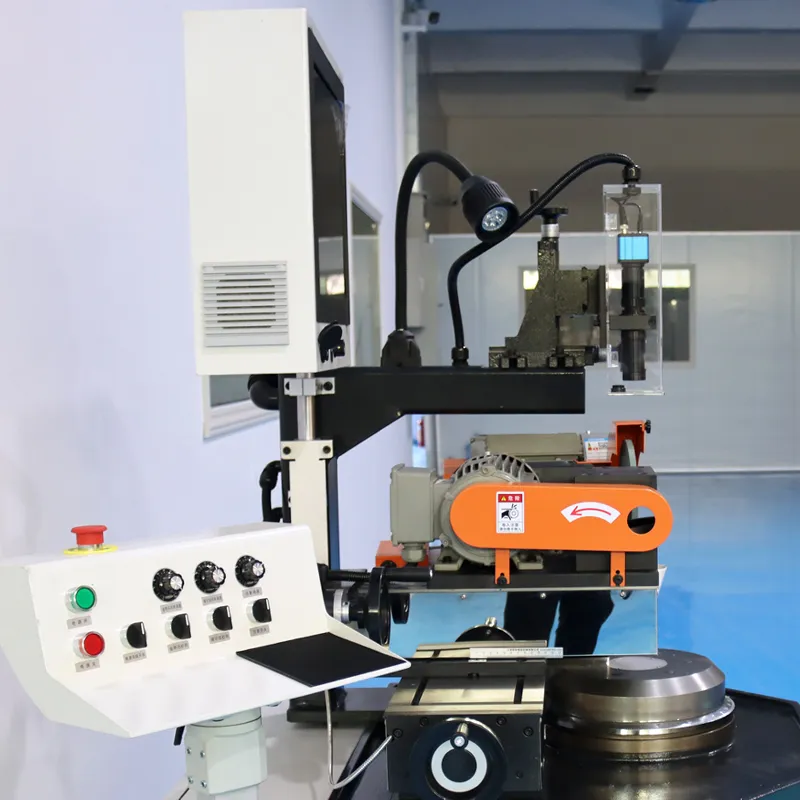

Устройство для увеличения изображения с ПЗС-матрицей, обладающее 15-200-кратным увеличением и 17-дюймовым ЖК-экраном, позволяет измерять и контролировать размер дуги шлифовального круга во время работы.
Точность измерения оптического ПЗС-устройства может достигать 0.005–0.01 мм.

Параметр

Модель	GD-X3
детали вала алмазного колеса
интерфейс шпинделя алмазного шлифовального круга	Настройте по мере необходимости.
Максимальный диаметр алмазного шлифовального круга	φ420mm
Минимальный диаметр алмазного шлифовального круга	φ20mm
Максимальная толщина алмазного шлифовального круга	20 мм
Отверстие для правящего круга	φ31.75mm
Скорость вращения шпинделя вала алмазного шлифовального круга	50-1000RPM
Поперечный ход шпинделя алмазного шлифовального круга по оси X	135 мм
Шпиндель алмазного шлифовального круга, поперечная салазка, дополнительный ручной ход	150 мм
Вал алмазного шлифовального круга, шпиндель, поперечная салазка, рабочий ход по оси Y.	135 мм
Поперечный суппорт шпинделя алмазного шлифовального круга Y дополнительный ручной ход	150 мм
Разрешение магнитной шкалы поперечного суппорта X, Y	0.001 мм
Алмазный шлифовальный круг может обрабатывать радиус дуги.	R0.1-30мм

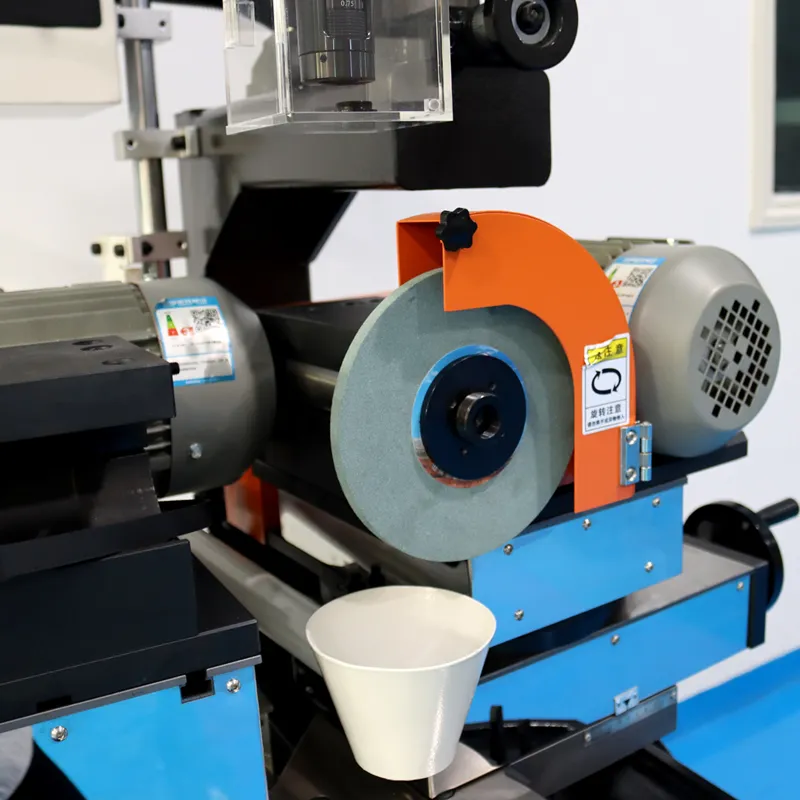

Детали вала колеса из карбида кремния (детали правящего колеса)
Размеры шлифовального круга (SIC)	φ180x10xφ31.75 мм
Скорость правящего круга	250-2500
Количество поворотов влево и вправо разворотного колеса	0-50 / мин
Расстояние поворота колеса для переодевания влево и вправо	0-45/мм
Суммарная мощность	2.0 кВт
Двигатель шлифовального круга из карбида кремния	0.75 кВт
Двигатель с алмазным кругом	0.75 кВт
Мощность двигателя возвратно-поступательного движения	25w
