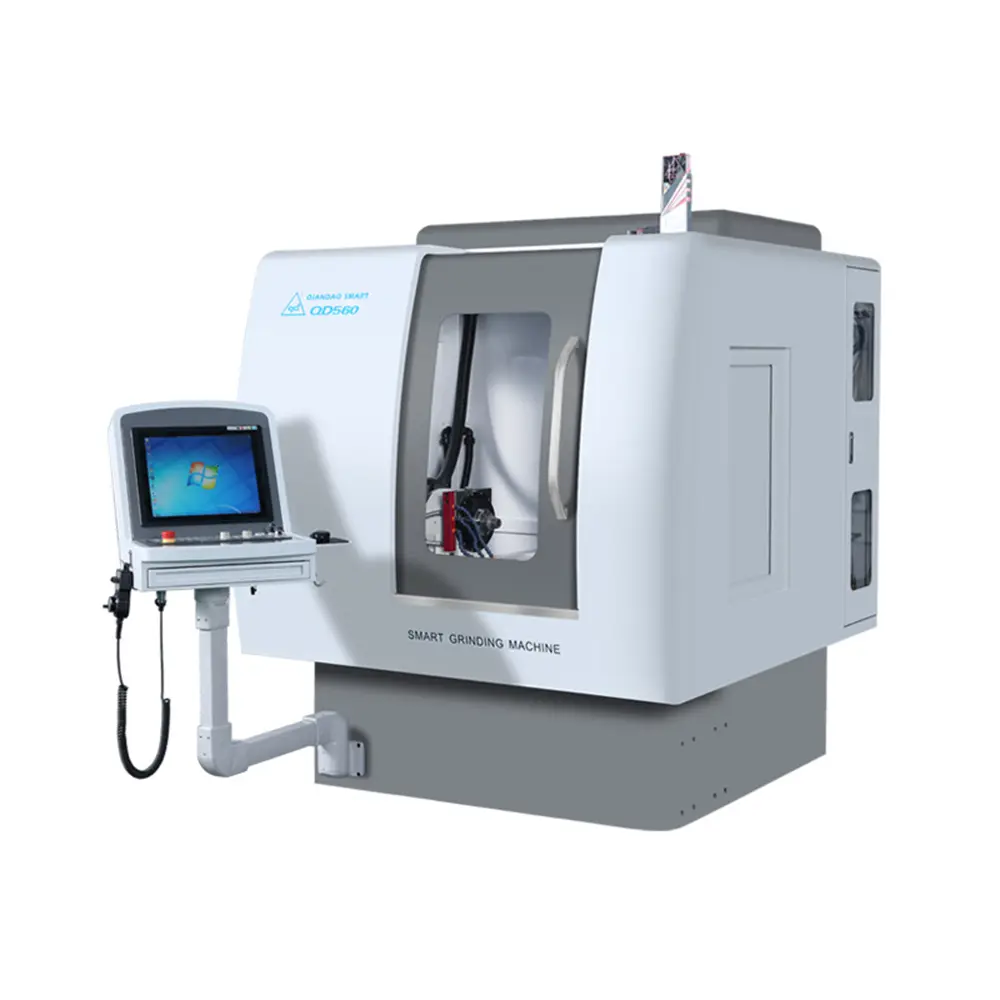

5-осевой заточной станок с ЧПУ QD560

5-осевой заточной станок с ЧПУ QD560 предназначен для ИТ-индустрии, автомобильной промышленности, аэрокосмической промышленности, медицинской промышленности и других отраслей, где требуются инструменты для шлифования металла.

Это высокоточный и эффективный заточной центр с превосходной производительностью при обработке нестандартного инструмента. Он подходит для изготовления и шлифования фрез, сверл, стоматологических хирургических инструментов, формовочных инструментов и т. д.

Опционально станок может быть оснащен 3-осевой автоматической системой загрузки, системой предотвращения столкновений, точным зажимом и высокоточным держателем заготовки.

Корпус машины

Основания фюзеляжа (носитель X, носитель Y, носитель Z и колонна Z) изготовлены из натурального гранита с превосходной термостойкостью и вибропоглощением, трехкоординатные гранитные основания изготовлены с применением высокоточной технологии шлифования.

Линейные оси X, Y и Z оснащены линейными направляющими с шарико-винтовой передачей.

Вращающийся шпиндель по осям A и C оснащен мощным прямым приводом.

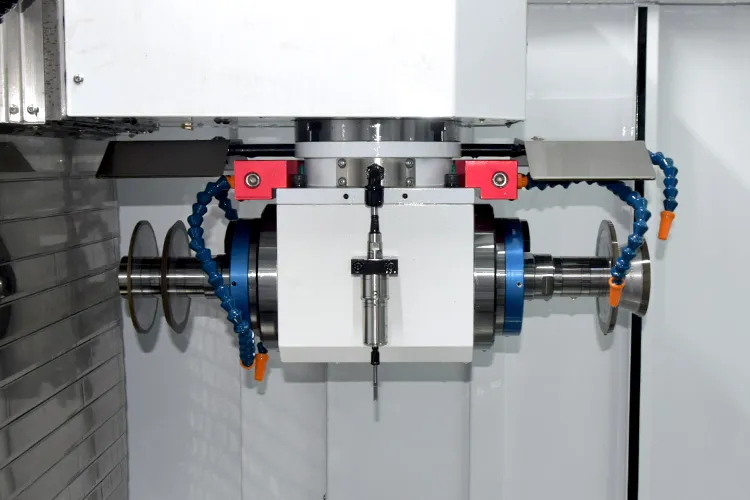

ШлифовальнаЯ головка

[ШЛИфОBальHаЯ Головка станка оснашенаBыокоЖесткИM, выООкотОЧHыM И мОшным(11 кBт}прЯмым приводом с Частотным регулированием,

фланецшлифовального круга поЗволЯет одновременноустанавливать 4-8 абразивных диска,Что обаспеЧиваетвыполнение шлифовки передней,задней и торцевойповерхностей инструмента за одну устаноеку.

Он может удовлетворить техническое требование, заключающееся в единовременном полном зажиме и шлифовании передней, задней и торцевой поверхности инструмента.

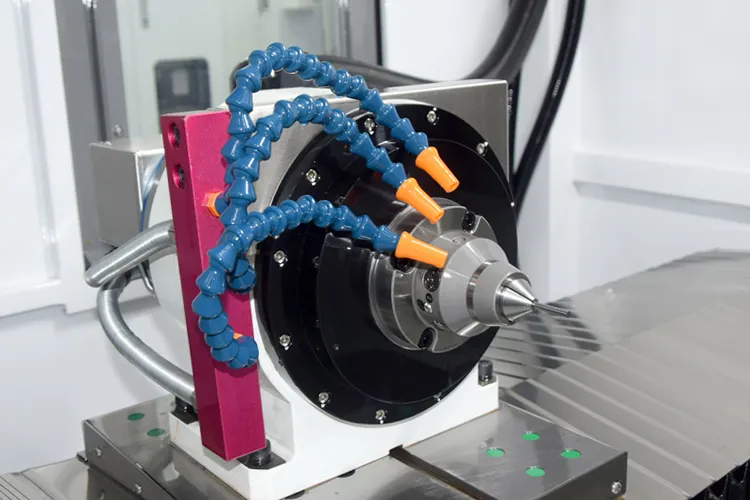

Щпиндель заготовки

Ось вращения шпинделя A оснащена прямым приводом, подшипником прецизионной шпиндельной передачи NSK, оснащенным прецизионным цилиндрическим зажимом W25 тайваньского производства, который совместим с прецизионным патроном SCHAUBLIN.

Заготовка зажимается пневматическим зажимом.

Опциональные конфигурации

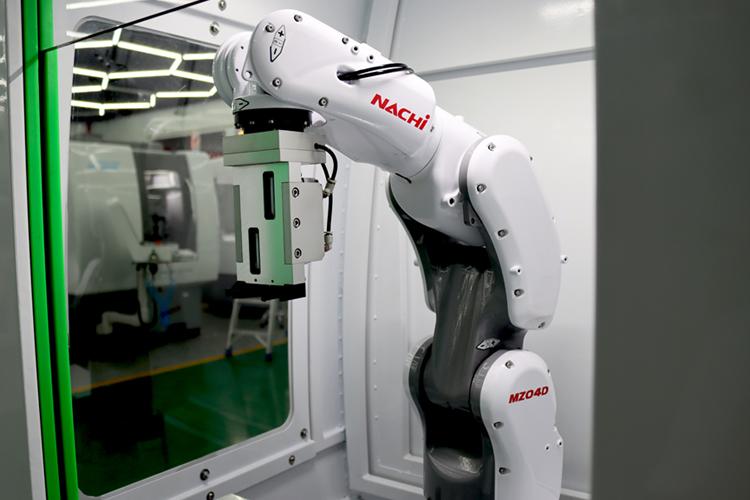

ДерЖатели инструмента и цанги $chunk(雄克)，Cистема фильтрации и маслоохладитель， специальные заЖимные приспособлеHиЯ， BспомогательнаЯ опора， лифовальные KруГи， AвтоматиЧескаЯ система загрузки/выгруЗки манипулЯторNachi"
