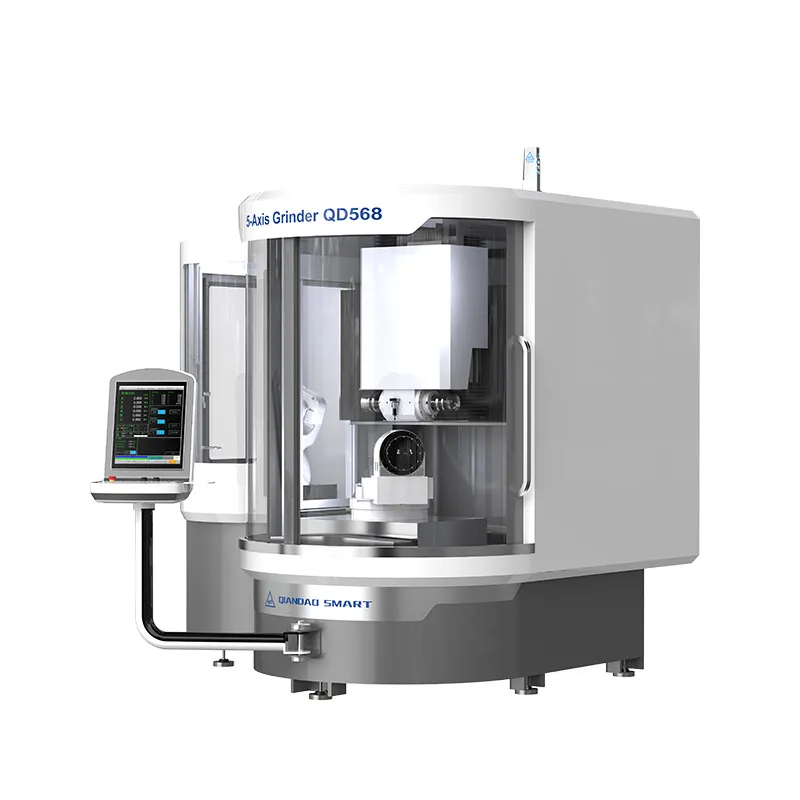

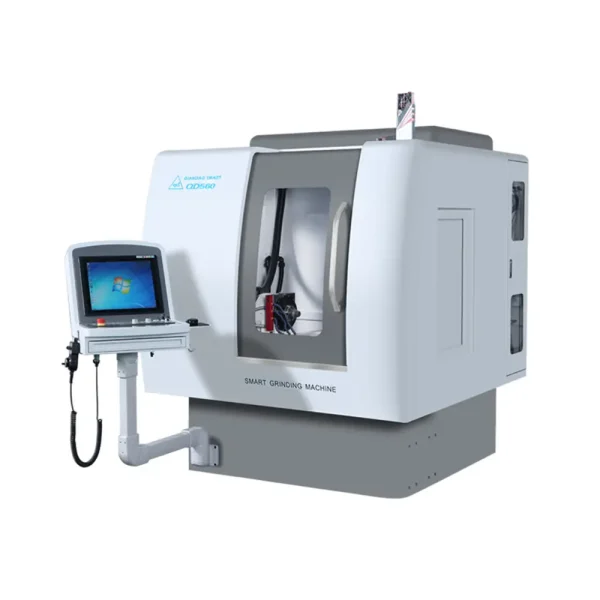

Заточной станок с ЧПУ QD568

Информация о продукте

Введение машины

5-осевой заточной станок с ЧПУ, подходящий для шлифования и переточки вращающихся режущих инструментов большого диаметра, может выполнять весь процесс шлифования и переточки за один зажим, а инструментальные материалы включают в себя быстрорежущую сталь, твердый сплав, керамику и т. д. Диапазон диаметров обрабатываемых круглых режущих инструментов составляет от 3 мм до 32 мм, с максимальной длиной менее 200 мм для шлифования торцевых зубьев и менее 350 мм для шлифования периферийных кромок; диаметр режущего инструмента дискового типа составляет менее 320 мм. 5-осевая 5-звенная шлифовальная шаровидная фреза, круглая торцевая фреза, формовочная фреза и т. д. подходит для массового производства стандартных режущих инструментов и мелкосерийного производства нестандартных режущих инструментов.

система ЧПУ	ЧИСЛО( флексиум +)	Интерфейс держателя инструмента оси А	BT50
Диаметр шлифования заготовки	Φ3мм-φ32（Пластина<φ320）	Длина шлифования торцевых зубьев
Длина шлифовальной кромки		Максимальная длина заготовки
Диапазон вращения осей A/B	Ось A: 0-∞ Ось B: 0-360°	Мощность по оси B	1.2 кВт / 100 об/мин / 230 Нм
Мощность электрошпинделя	24 кВт/(6000 об/мин,51 Нм) Электрический шпиндель 10000 об/мин может быть изготовлен по индивидуальному заказу	Мощность по оси А	0.6 кВт/200 об/мин/120 Нм
Мощность X/Y	1.3 кВт/1500 об/мин/8.34 Нм	Мощность оси Z	2.9 кВт/1500 об/мин/18.6 Нм
Максимальный вес инструмента	20Kg	Держатель инструмента	Может быть оснащен гидравлическим держателем инструмента W20, W25, держателем инструмента SCHUNK, держателем инструмента SCHOBLIN (опционально по желанию заказчика)
Точность позиционирования линейной оси	±0.002 мм	Повторяемость линейной оси	±0.001 мм
Точность повторного позиционирования по оси А	4 угл. Сек.	Точность повторного позиционирования по оси B	4 угл. Сек.
Перемещение рабочего стола по оси X/оси Y/оси Z	X：840 / Y：500 / Z：310	источник питания	AC380V 50HZ Трехфазный
Общая мощность машины	35 кВт	Размеры станка	2380×2420×2500 мм (включая робота) 1870×2420×2500 мм (без роботов)
вес машины	5.5T	Точность профиля обрабатывающего инструмента	±0.005 мм
Робот загрузки и выгрузки	По желанию
