Прецизионный ступенчатый цилиндрический шлифовальный станок с ЧПУ QD860

Функции

QD860 — это ступенчатый круглошлифовальный станок с ЧПУ, недавно разработанный компанией Qiandao Precision Machinery. Это экономичный шлифовальный станок, подходящий для обработки стержней, в основном для шлифования наружных окружностей, а также для снятия фасок, обработки конусов, дуг, плоскостей и т.д.

Корпус машины

Станки изготовлены из компонентов натурального мрамора, обладают хорошей устойчивостью.

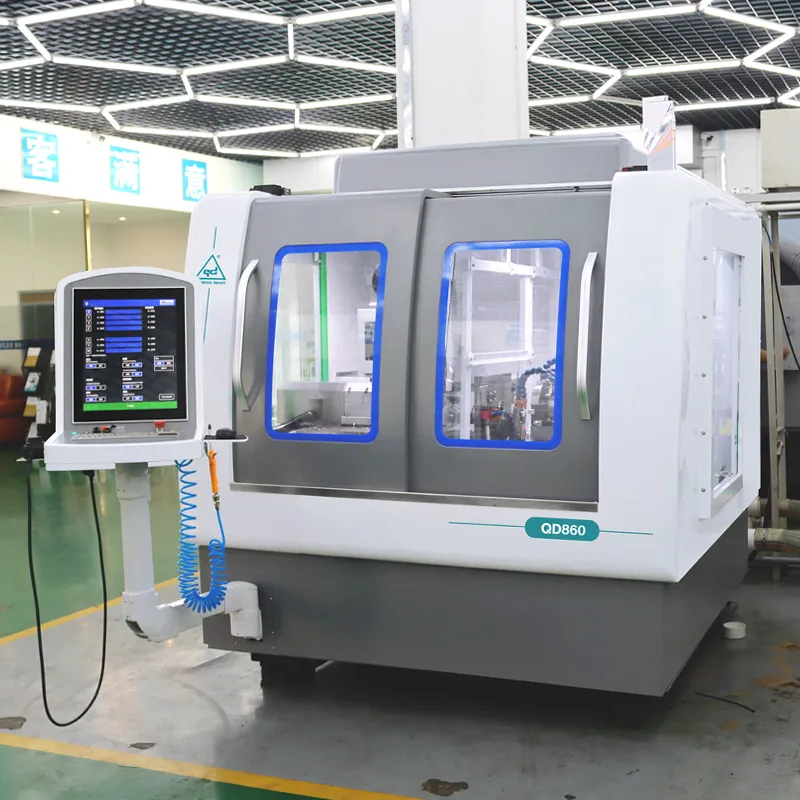

Станок имеет полностью закрытый дизайн (подвижная раздвижная дверь спереди, дверцы для обслуживания слева и сзади), консольную панель управления, ручной электронный маховик, специальную кнопку пуска-останова и ножной переключатель, оснащен автоматическим охладителем охлаждающего масла и устройством управления жидкостью для охлаждения заготовки, автоматическим смазочным устройством и интерфейсом отсоса тумана, зуммером аварийной сигнализации и кондиционером охлаждающего воздуха электрического блока, что делает эксплуатацию, техническое обслуживание и внесение изменений в техническое обслуживание станка простыми и удобными.

Головка шпинделя (ось C)

Модуль шлифовального круга использует процесс шлифования двумя шлифовальными кругами одновременно: черновую и прецизионную. В зависимости от формы заготовки, черновой и прецизионный шлифовальные круги шлифуют заготовку последовательно, завершая процесс шлифования двух ступеней заготовки одновременно, что повышает точность и эффективность обработки.

Щпиндель заготовки

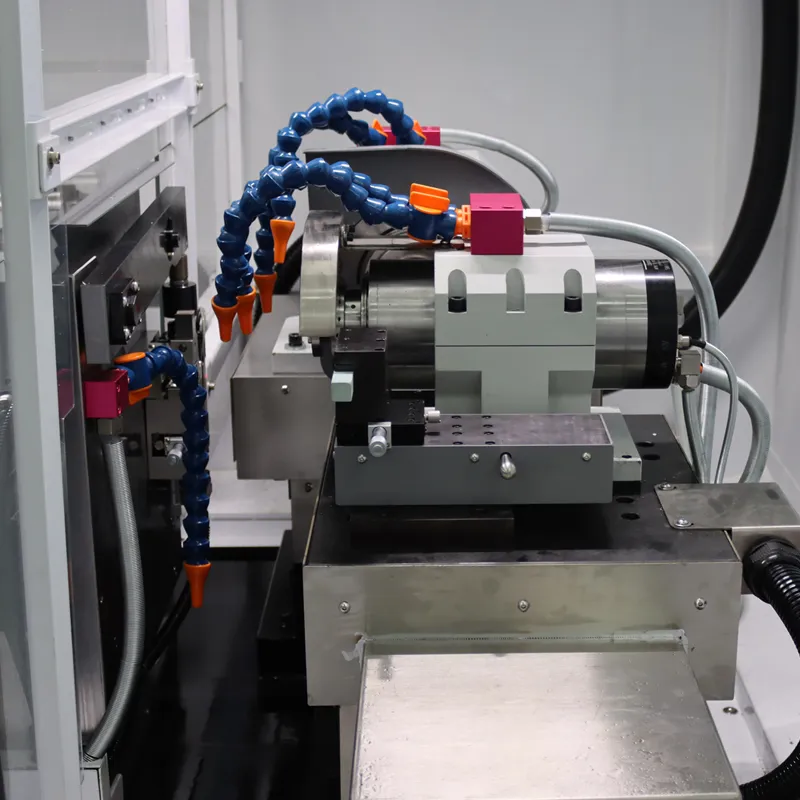

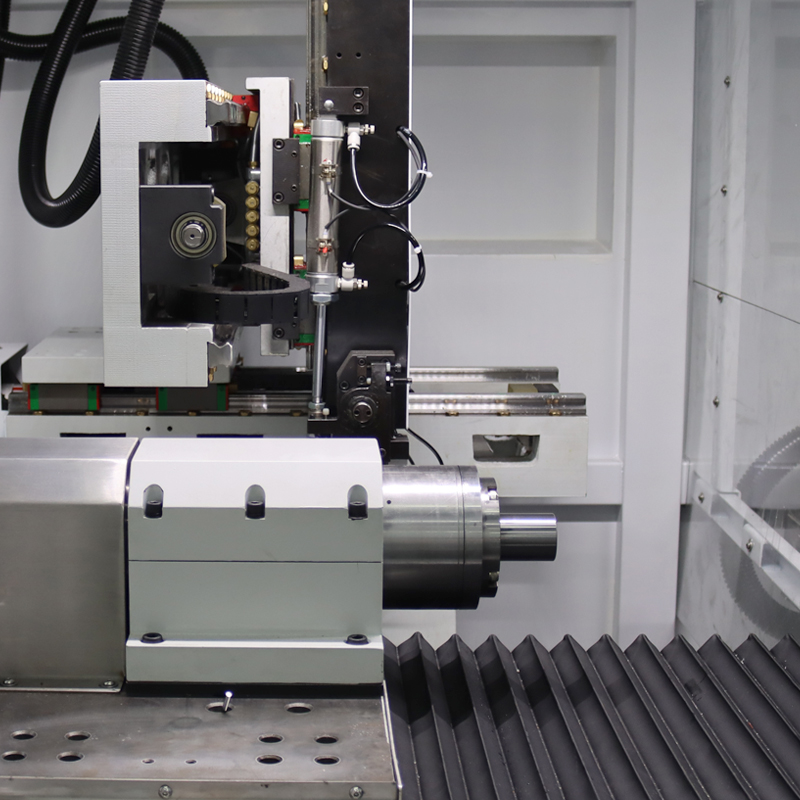

Шпиндель заготовки оснащен двумя типами мотор-шпинделя и ременным приводным валом, оснащен зажимным корпусом и цангой Schaublin, а заготовка автоматически зажимается.

Система

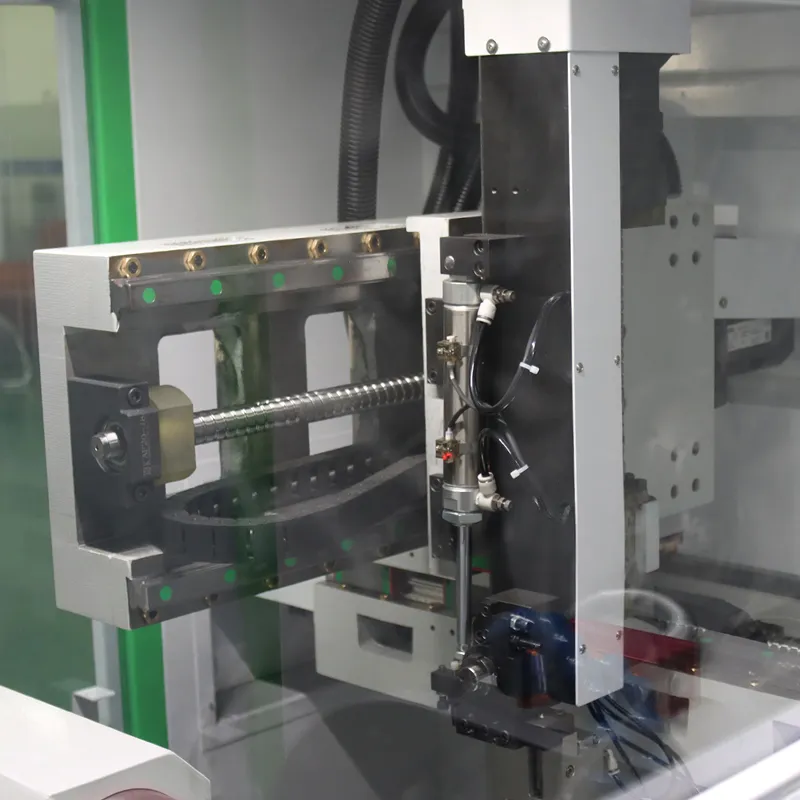

Станок оснащен системой управления Anca и сервоприводом, высокоточным датчиком Renishaw, немецкой прецизионной роликовой направляющей и японской шарико-винтовой парой, что обеспечивает превосходную производительность и точность работы станка.

В то же время станок оснащен шарико-винтовой передачей NSK (Япония) и линейными направляющими INA (Германия) для лучшего взаимодействия с системой, что позволяет полностью удовлетворить требования круглого шлифования.

Параметр
