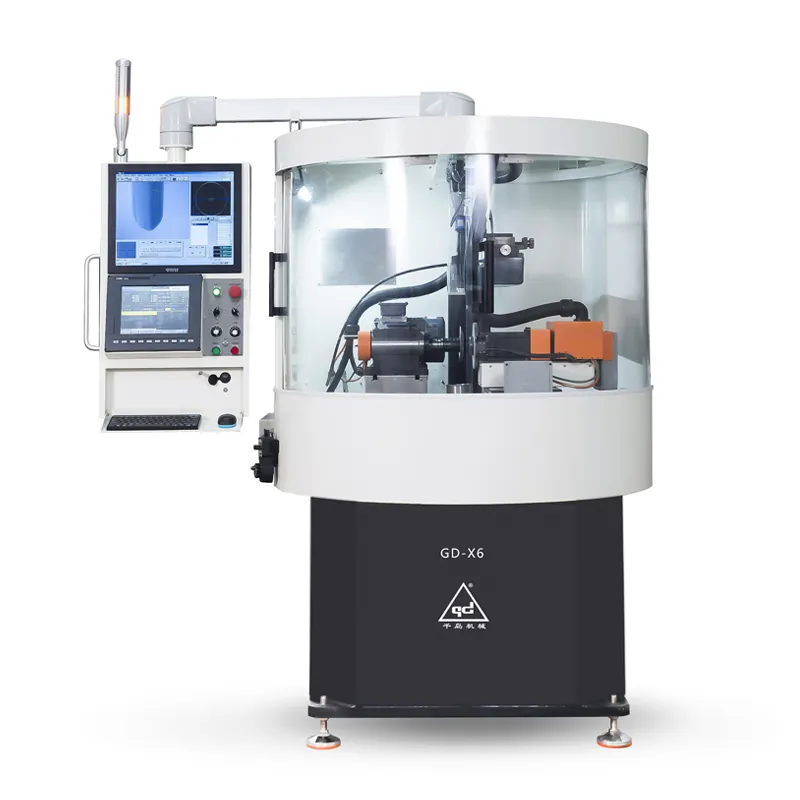

Станок для правки шлифовального круга с ЧПУ GD-X6

Обзор системы
GD-X6 — это пятиосевой станок для правки шлифовальных кругов с ЧПУ, специально предназначенный для точной обработки алмазных или кубических нитридоборновых шлифовальных кругов, используемых в шлифовальных станках с ЧПУ.
Он позволяет обрабатывать внутреннюю, внешнюю периферийную, внешнюю боковые поверхности, угловые поверхности и дугу шлифовального круга, обеспечивая стабильные и надежные размеры.

GD-X6 оснащен стандартной системой видеоизмерения с функциями измерения и сохранения данных. В стандартной комплектации он оборудован объективом с переменным увеличением, который, как и камера, защищен прозрачным акриловым кожухом. По запросу заказчика для особых условий работы, при необходимости, могут быть установлены специальные объективы и камеры с более высоким разрешением.
Шпиндель алмазного или кубического нитрида бора, подлежащего правке, устанавливается на крестообразный салазочный стол. В процессе правки можно рисовать прямые линии и дуги в программном интерфейсе, импортировать чертежи в формате .dxf в измерительное программное обеспечение для сравнения или измерять отклонение размеров шлифовального круга после правки от теоретической кривой.
Программное обеспечение для измерений может предварительно задавать некоторые распространенные графические параметры шлифовальных кругов, которые можно вызывать и редактировать.
После настройки инструмента с помощью измерительного программного обеспечения детали шлифовального круга SIC автоматически вращаются, перемещаются вперед и назад, автоматически подают и корректируют положение под управлением числового программного управления. Угол поворота сервопривода оси C и положение сервопривода подачи оси Z шлифовального круга SIC отображаются в системе числового программного управления.
Режим одевания: автоматический режим в сочетании с ручным режимом.
Устройство для обработки древесины оснащено герметичным кожухом и может работать в сухих условиях, в условиях водяного тумана или во влажных условиях. Утолщенный листовой металл кожуха и акриловая дугообразная дверца толщиной 10 мм обеспечивают соответствие данного устройства требованиям функциональности, безопасности и защиты окружающей среды.
Он также оснащен всасывающим патрубком и патрубком для возврата шлифовальной жидкости, а в качестве опции может быть оборудован пылесборником и фильтром для шлифовальной жидкости.
