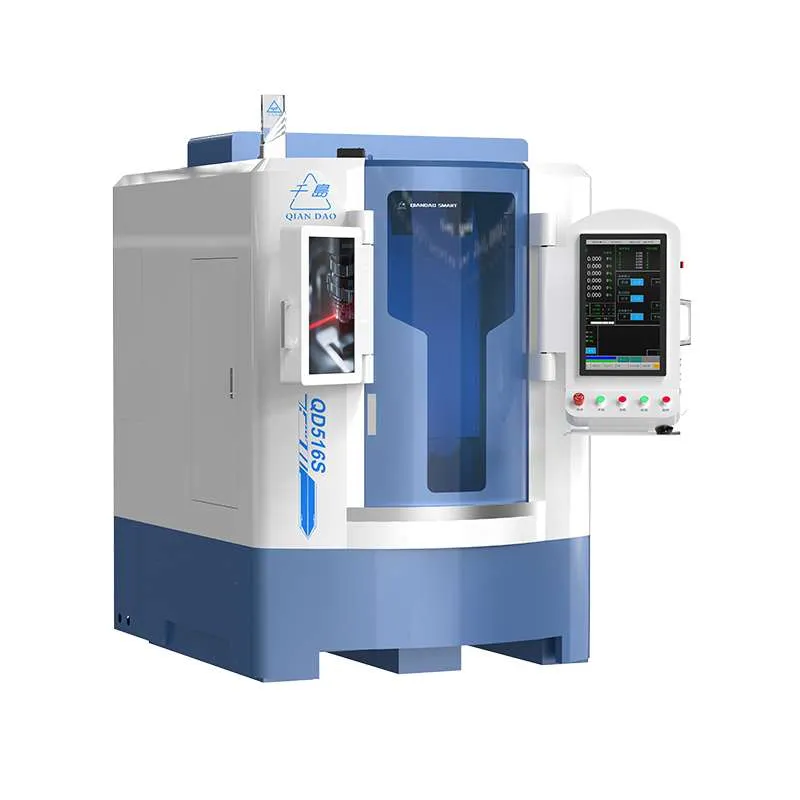

Станок для лазерной шлифовки с ЧПУ QD516S

Введение машины

Лазерный шлифовальный станок с ЧПУ QD516S — это экономичное оборудование для лазерной обработки, подходящее для шлифовки или переточки различных типов режущих инструментов из сверхтвердых материалов, таких как PCD, MCD, CBN и др., а также для шлифовки и переточки токарных и фрезерных дисков для сварки и формовки.
Максимальный размер обрабатываемого инструмента: 0- φ200, длина 200 мм.
Использование лазера в качестве обрабатывающей среды для резки в сочетании с 5-координатным управлением обеспечивает высокую точность обработки, стабильную обработку и эффективность обработки, которая более чем в 5 раз выше, чем при традиционной обработке.

1. Конструкция основания: Главная опорная колонна изготовлена ​​из мрамора, обладающего высокой жесткостью и устойчивостью.
2. Цельнометаллическая конструкция станка: станок выполнен из цельного листового металла, имеет дверцу из оргстекла и автоматический замок.
3. Система управления: пятизвенная система Gogo;
4. Подвижные части: линейные оси X и Y приводятся в движение линейными двигателями, а вертикальная ось Z — серводвигателями. Прецизионный винт оснащен линейной решеткой для полностью замкнутого контура управления.
5. Смазка всей машины: все движущиеся части, шариковые винты, линейные направляющие и т. д. смазываются централизованно с помощью автоматических систем смазки под постоянным давлением.
6. Электронный блок управления: Он включает в себя внешний шкаф с системой поддержания постоянной температуры, оснащенный кондиционерами, передней панелью управления с ЧПУ и дисплеями мониторинга. Конструкция рациональна и соответствует стандартам эргономики и национальной системы управления безопасностью.
