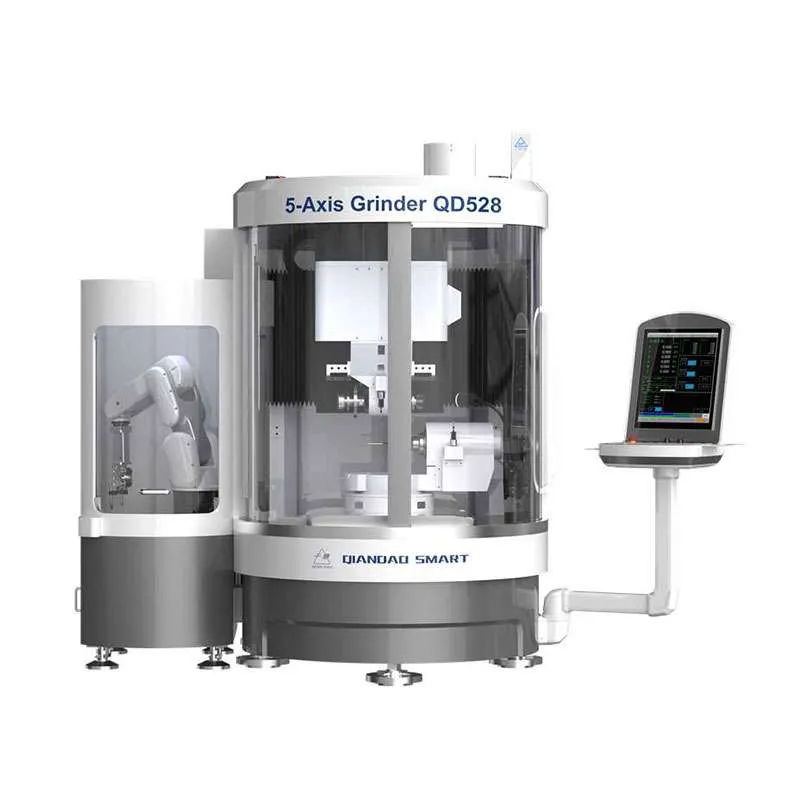

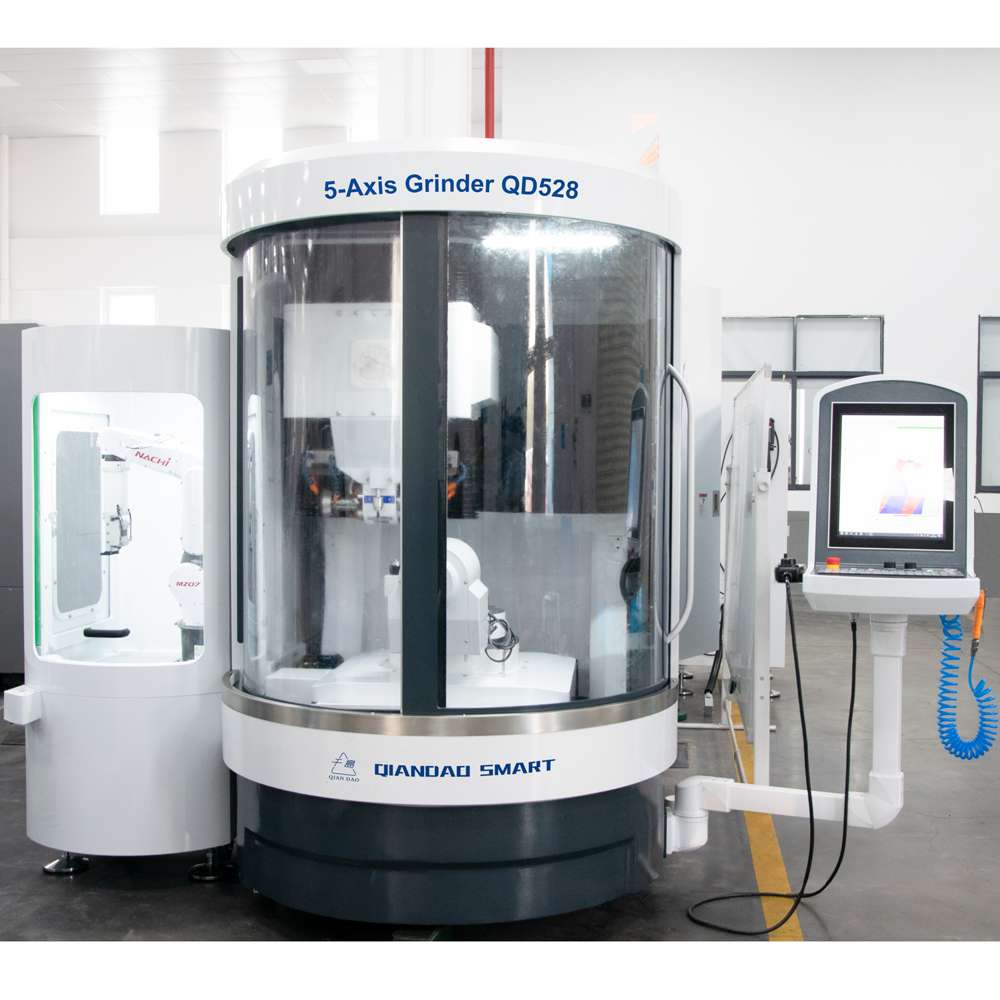

Заточной станок с ЧПУ QD528

QD528 — это 5-осевой 5-звенный станок для заточки инструментов с ЧПУ, разработанный компанией Qiandao. Это превосходный центр для заточки инструментов, подходящий для производства или заточки фрезерных, сверлильных, формовочных инструментов и т.д.

В станке используется высокоточный и надежный шпиндель с прямым приводом и частотной модуляцией. Мощность шпинделя составляет 15 кВт. Фланец шлифовального круга позволяет одновременно устанавливать от 2 до 4 шлифовальных кругов, что обеспечивает шлифовку передней, задней и торцевой поверхностей инструмента за один цикл зажима.

Станок оснащен 5-осевой системой управления NUM Flexium+ и сервоприводами NUM.

Категория Заточные станки с ЧПУ

Информация о продукте

QD528 — это 5-осевой 5-звенный заточной станок с ЧПУ, разработанный компанией Qiandao. Это превосходный заточной центр, подходящий для производства и шлифования фрез, сверл, формовочных инструментов и т.д.

Машина оснащена удобным для пользователя интерфейсом «человек-машина», имеет прочную чугунную конструкцию с обработкой вторичным старением, что обеспечивает превосходную устойчивость.

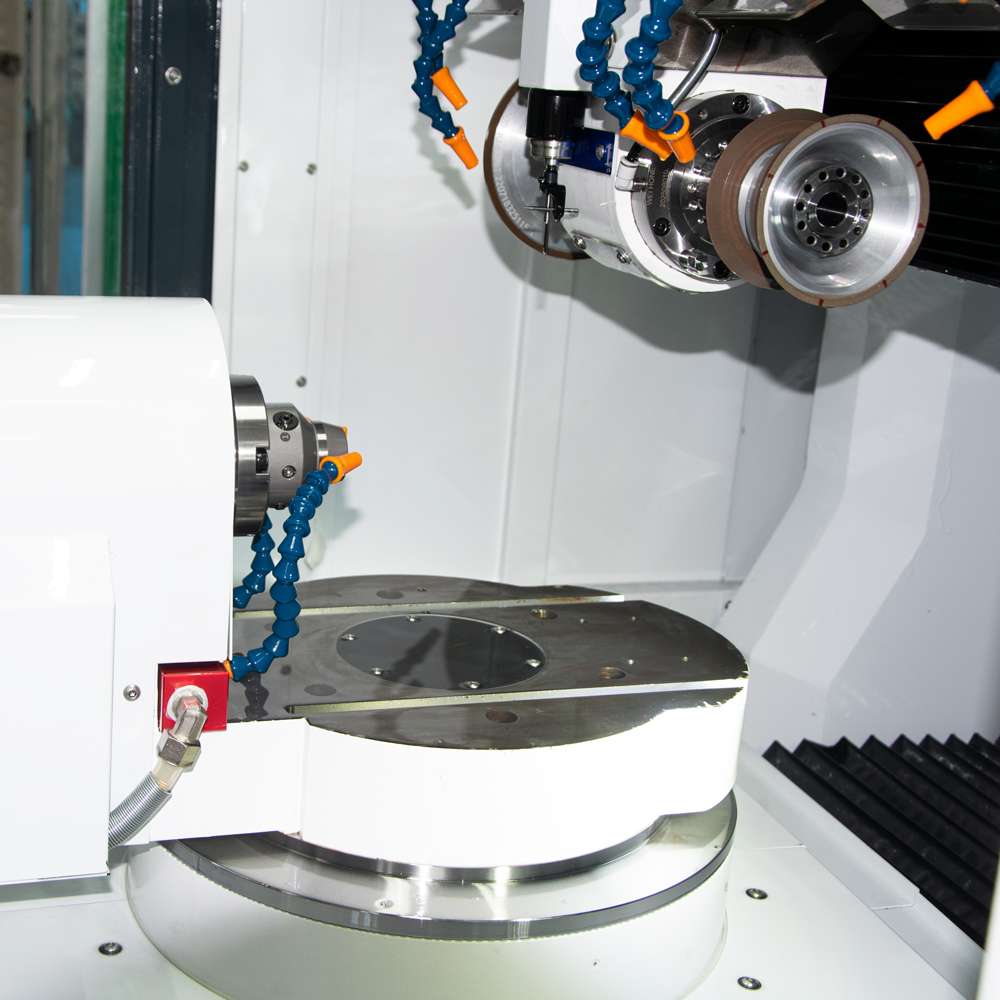

Станок оснащен высокоточным шлифовальным шпинделем с прямым частотным приводом. Мощность шпинделя составляет 15 кВт. Фланец шлифовального круга позволяет одновременно устанавливать от 2 до 4 шлифовальных кругов, что позволяет выполнять шлифование передней, задней и торцевой поверхностей инструмента за один зажим.

Шпиндель заготовки оснащен прямым приводом DD. Он оснащен прецизионной системой зажима W25/W20, совместимой с прецизионными цангами Schauberlin, зажим заготовки осуществляется пневматически.

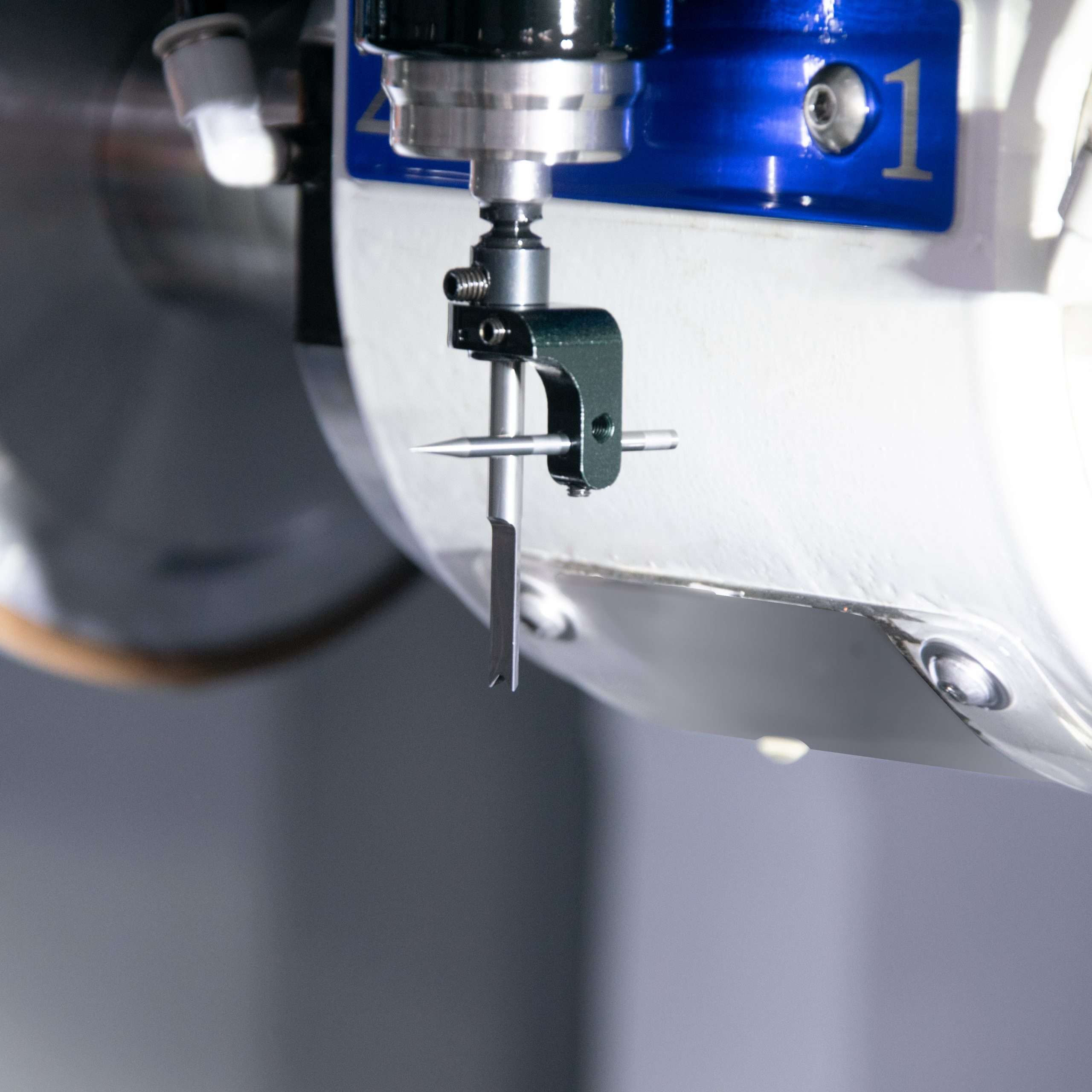

Станок оснащён 5-осевой системой управления рычажным механизмом NUM Flexium+ и сервоприводами NUM, включающими высокоточные измерительные датчики Renishaw, прецизионные линейные роликовые направляющие THK, шарико-винтовую пару класса прочности C3 по оси Z с градуированной шкалой FAGOR и линейные двигатели HIWIN со шкалами FAGOR по осям X/Y. Для обеспечения точности размеров обрабатывающего инструмента поворотные оси оснащены двухприводными двигателями с прямым приводом (DD) и полным замкнутым контуром управления, что гарантирует превосходную производительность станка и исключительную точность обработки.

Станок оснащен полностью закрытой рамой (передние раздвижные двери, левые, правые и задние дверцы для обслуживания), электронным маховиком, специальной кнопкой запуска и остановки, ножным переключателем, автоматическим устройством охлаждения шпинделя и подачи СОЖ заготовке, автоматическими системами смазки и пылеподавления, зуммером и кондиционером охлаждающей жидкости в электрошкафу. Эксплуатация и обслуживание просты и удобны.

система ЧПУ	НОМЕР (Flexium+)	Интерфейс держателя инструмента оси B	BT50
Диаметр обрабатываемой заготовки	Φ0.5 мм-φ12 (диск <φ200)	Длина торцевой шлифовки зубьев
Длина режущей кромки		Макс. длина заготовки
Угол поворота Ход оси A/B	Ось A: 0-∞ Ось B: 0-360°	Мощность оси B	1.2 кВт / 100 об/мин / 230 Нм
Мощность шпинделя	15 кВт (7000 об/мин)	Власть оси А	0.6 кВт/200 об/мин/38 Нм
Мощность X/Y	3 кВт 1166 Н тяги	Мощность оси Z	2.9 кВт/1500 об/мин/18.6 Нм
Макс. вес заготовки	10Kg	Держатель инструмента	Может быть оснащен гидравлическими держателями инструмента W20/W25, держателями инструмента SCHUNK или SCHAUBLIN (настраиваются в соответствии с требованиями заказчика)
Точность позиционирования линейной оси	±0.002 мм	Точность повторного позиционирования линейной оси	±0.001 мм
Точность повторного позиционирования по оси А	4 угл. Сек.	Точность повторного позиционирования по оси B	4 угл. Сек.
Рабочий ход по оси X/оси Y/оси Z	X：590/ Y：320 / Z：250	Напряжение	AC380V 50HZ трехфазный
Суммарная мощность	25 кВт	Размеры (Д х Ш х В)	2080×2150×2400 мм (включая роботизированную руку) 1570×2150×2400 мм (без учета роботизированной руки)
вес машины	4.5T (без робота)	Точность контура обрабатывающего инструмента	±0.005 мм
Роботизированная загрузка/выгрузка	Дополнительно (500 кг)

Стандартный аксессуар

Корпус станка, система управления ЧПУ NUM Flexium и сервопривод,Программный пакет NUMROTOПрецизионный датчик Renishaw, прецизионная шлифовальная головка с прямым приводом мощностью 24 кВт, быстросменная оправка для прецизионного шлифовального круга HSK, пневматический зажимной узел заготовки, интерфейс отсоса тумана, автоматическая система смазки, блок автоматического управления подачей СОЖ.

Ⅴ、Дополнительные аксессуары (за дополнительную плату)

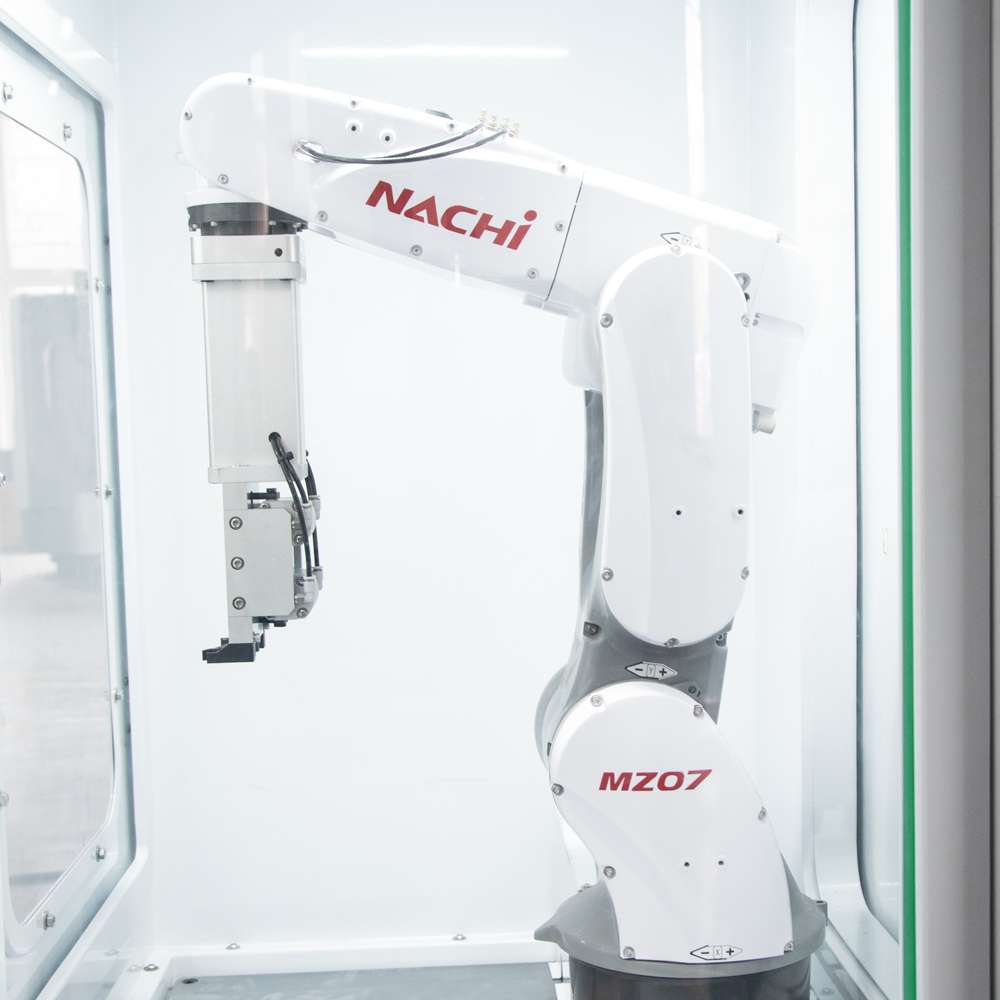

Держатель и цанга SCHUNK, система фильтрации, удерживающее приспособление, шлифовальный круг, устройство автоматической подачи и выгрузки «Nachi Robot», вспомогательная опора
