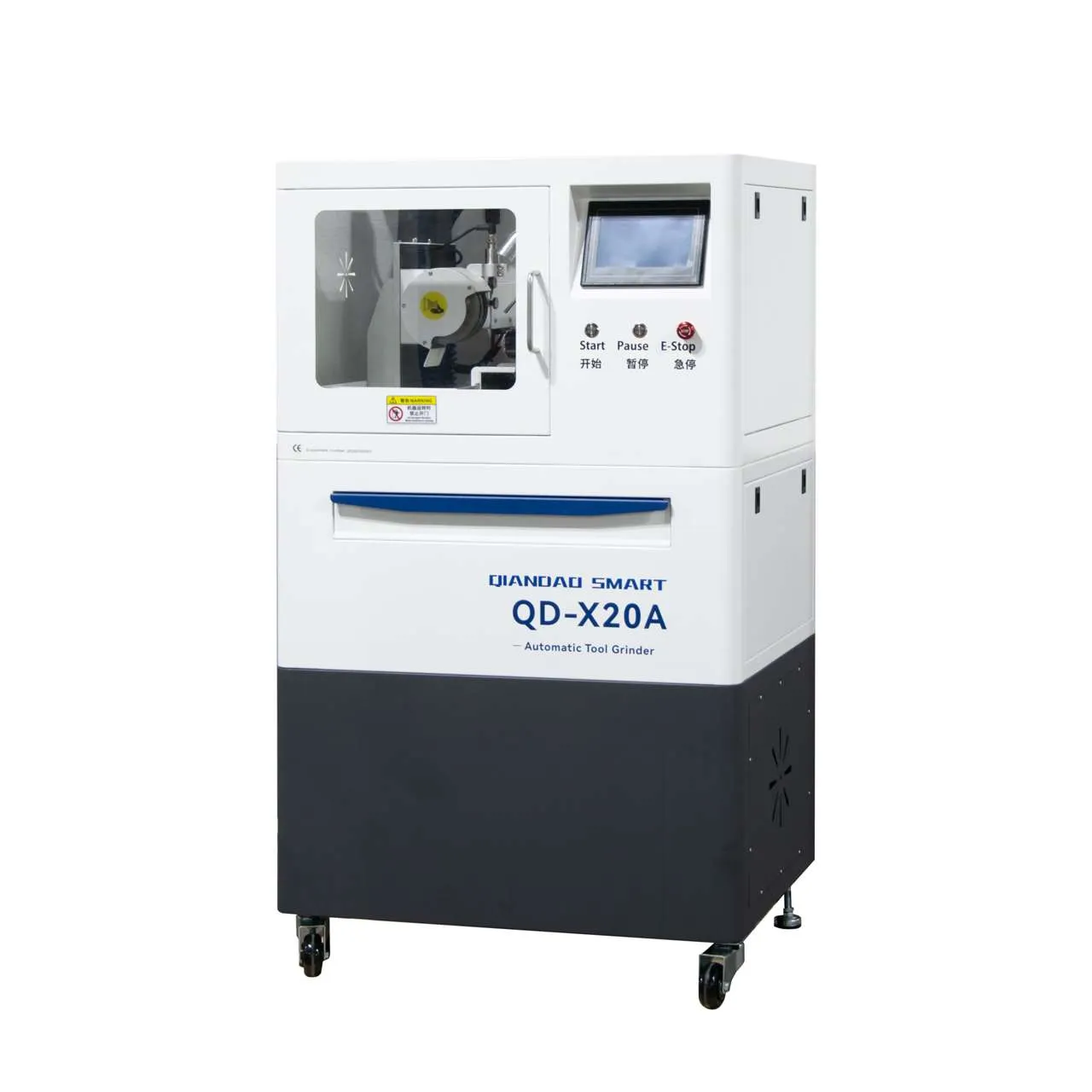

Автоматическая заточная машина для инструментов QD-X20A

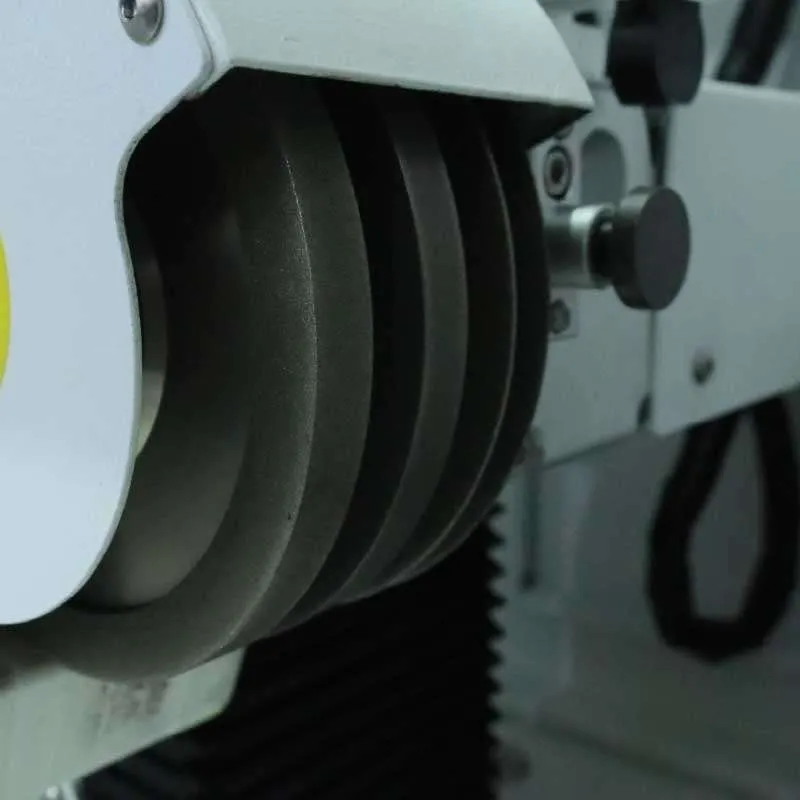

Автоматическая заточная машина QD-X20A - Изображение 2

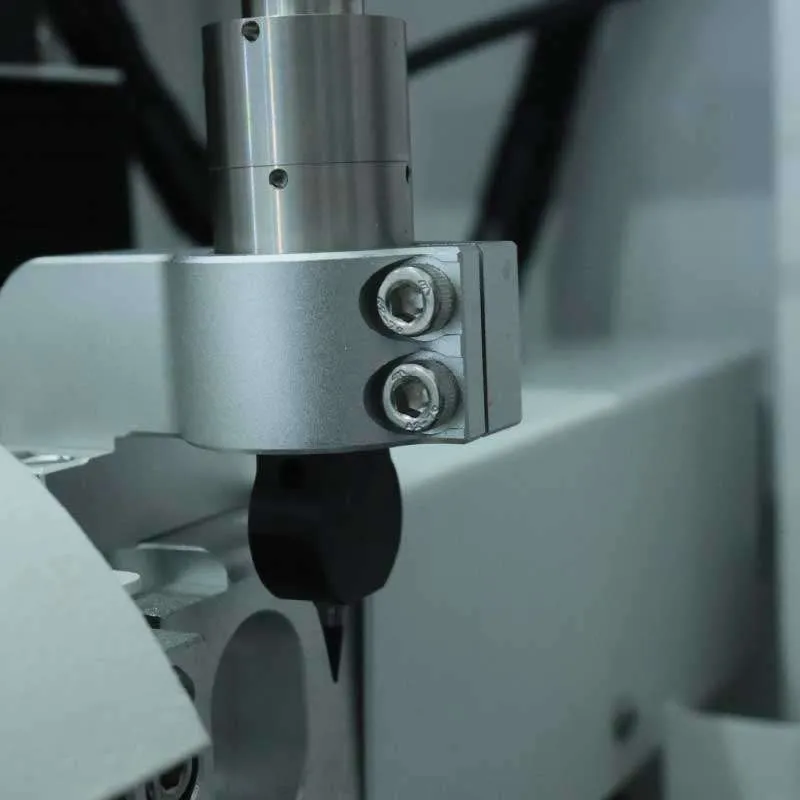

Автоматическая заточная машина QD-X20A - Изображение 3

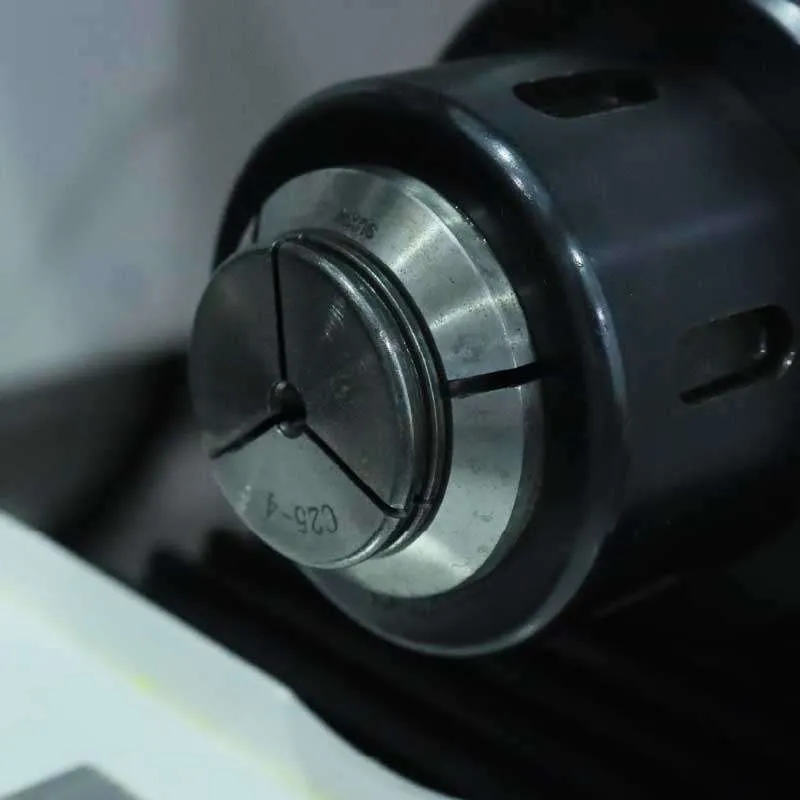

Автоматическая заточная машина QD-X20A - Изображение 4

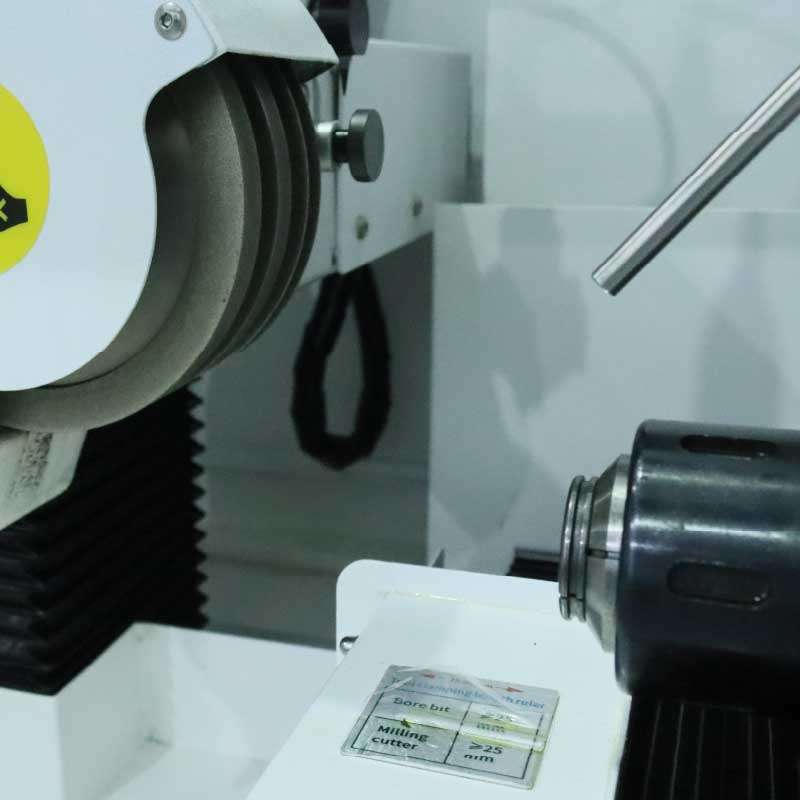

Автоматическая заточная машина QD-X20A - Изображение 5

Автоматическая заточная машина для инструментов QD-X20A

Станок QD-X20A позволяет осуществлять автоматическую настройку и заточку концевых фрез, фрез с закругленным концом, сверл, фрез с шаровидным концом, фаскорезных фрез и других инструментов в области металлообработки. Конструкция со скрытой опорой портала обеспечивает высокую общую жесткость. Разработанное нами программное обеспечение обеспечивает простоту и удобство эксплуатации, не требуя специального персонала.

Категория Заточные станки с ЧПУ

Информация о продукте

Данный продукт представляет собой автоматический станок для заточки инструментов с ЧПУ, работающий от серводвигателя, и подходит для переточки инструментов из вольфрамовой стали, твердых легированных материалов и быстрорежущей стали.
Модели шлифовальных инструментов: плоская фреза, шаровая фреза, фреза с закругленным концом, сверло, инструмент для снятия фаски, центрирующее сверло, фреза для помола кукурузы, сверло с антипригарным покрытием, сверло для тонких пластин, инструмент для резьбы, однолезвийная фреза.

Модель	QD-X20A
Диапазон шлифования	4mm-20mm
Тип шлифовального инструмента	Концевые фрезы: с 2, 3, 4, 5 и 6 канавками.
	Фрезы с закругленным концом/Фрезы с шаровидным концом: 2, 4 канавки
	Твердосплавное сверло: 2 канавки
	Фреза с зубьями типа "кукурузный колосок": 2-канавочная
	Фреза для снятия фаски: 2-канавочная, 3-канавочная
углы заточки фрез	Угол наклона 7°, угол зазора 24°, угол паза 30°
Мощность	1500 Вт
Скорость	3000 об / мин
размер шлифовального круга	SDC400#A: @124×11 / SDC180#C:0124x10SDC180#D:0124×5.50
размер изделия	862mm * 788mm * 1435mm
Вес продукта	180кг

Технические характеристики диаметра плоских фрезерных лезвий (2 лезвия, 3 лезвия, 4 лезвия, 5 лезвий, 6 лезвий)

φ4	φ5	φ6	φ7	φ8	φ9
φ10	φ12	φ14	φ16	φ18	φ20

Технические характеристики диаметра режущей кромки фрезы с закругленным концом

Фрезы с шаровидным наконечником: 2, 4 канавки
刃径	R	R	R	R	R	R	R	R	R
φ4	0.5	1
φ5	0.5	1
φ6	0.5	1	1.5	2
φ8	0.5	1	1.5	2	2.5	3
φ10	0.5	1	1.5	2	2.5	3
φ12	0.5	1	1.5	2	2.5	3	4
φ14	0.5	1	1.5	2	2.5	3	4
φ16	0.5	1	1.5	2	2.5	3	4	5
φ18	0.5	1	1.5	2	2.5	3	4	5	6
φ20	0.5	1	1.5	2	2.5	3	4	5	6
